Технология возведения ленточного жб фундамента

Список необходимых инструментов и материалов

Чтобы изготовить ленточный фундамент для дома своими руками, понадобится не только бетономешалка, но и дополнительный инструментарий:

• элементы для разметки и контроля уровня;
• лопата;
• ведра для замера объема готового бетона;
• молоток, гвозди и ножовка;
• доска, брус и фанера;
• арматура и болгарка для ее резки;
• вязальная проволока;
• щебень, песок, вода, цемент и добавки для бетона;
• вибратор для уплотнения конструкций из бетона;
• все средства защиты для подобных работ.

Чтобы не ломать голову как построить фундамент для дома, то лучше обратиться в строительную компанию, она предоставит экскаватор, бетонный узел, где можно заказать готовый бетон и своих специалистов, которые знают объем работы.

Фундамент из шпал

При ограниченности в средствах приходится искать пути экономии. Как решить вопрос экономии средств при строительстве фундамента?

Задаваясь таким вопросом надо понимать, что при строительстве дорогого коттеджа или деревянного загородного дома, экономия на строительстве основания неуместна или, лучше сказать, должна быть оптимальной. Экономия средств не должна быть в ущерб прочности и стабильности фундамента.

Но вот при строительстве небольшого дачного домика, гаража, теплицы или хозяйственного блока можно поискать пути снижения стоимости строительства.

Одним из таких путей является возможность построить фундамент из шпал.

• Первым условием является возможность приобрести шпалы. Вторым – расстояние от места приобретения их до места строительства. Перевозка на дальние расстояния может свести на нет статьи экономии. Третьим условием является то, что строиться будет небольшое легкое сооружение. Четвертым является желание устроить фундамент из шпал своими руками.
• Фундамент из шпал является прекрасной альтернативой классическим типам оснований. Он будет в достаточной степени надежным и долговечным. Притом у застройщика есть выбор: делать фундамент из железобетонных шпал или предпочесть фундамент из дерева. Возможность выбирать – всегда приятна.
• Недостаток, который может отвратить от желания строить фундамент из деревянных шпал – креозотовая пропитка. Во-первых, креозот ядовит, во- вторых, он обладает неприятным запахом. Эта пропитка увеличивает срок службы древесины, противостоит негативному влиянию влаги и биологических факторов.
• При использовании шпал, которые прослужили определенный срок в своей прямой роли, можно не обращать на недостатки, вызванные креозотом. Атмосферные явления, воздействуя на древесину, приведут к тому, что запах выветрится. Если они сохранили свою целостность и прочность, то вполне подойдут для выполнения функции фундаментной конструкции. По сути, как отработанный материал при замене шпал железнодорожного полотна, они могут быть получены бесплатно. Существенный плюс.
• Другим плюсом к экономии – это возможность возвести фундамент из шпал своими руками. Они являются относительно легким строительным материалом. При наличии всего одного помощника, без привлечения специальной строительной техники, вполне возможно перемещать их с места на место.

Как сделать фундамент из шпал? ↑

Идеальный фундамент из шпал будет ленточного или свайного типа.

• При выборе фундамента ленточного типа необходимо подготовить основание под фундамент, как, впрочем, и для фундамента из монолитного железобетона. В траншею, выкопанную под фундамент, засыпается песчано-гравийная смесь. Толщина слоя должна составлять не менее 100 мм. Смесь увлажняется и трамбуется. После подготовки основания производят укладку шпал по принципу кирпичной кладки с перекрытием стыков. Скрепление их между собой производят: с торцов – при помощи стальных скоб, между рядами – с помощью вертикальных штифтов. В случае если возводится фундамент из железобетонных шпал, укладка производится по тому же принципу на строительный раствор.
• При возведении столбчатого фундамента шпалы устанавливаются вертикально на расстоянии друг от друга, которое позволит уложить горизонтально шпалы, используемые в качестве ростверка. Шпала-свая обязательно должна быть установлена по углам будущего сооружения и на пересечении стен (если таковые будут). Мероприятия по гидроизоляции фундамента аналогичны мероприятиям, проводимым при устройстве любого фундамента. Фундамент из бетонных шпал или из деревянных рекомендуется обработать битумом и защитить слоем гидроизоляционного материала. Подойдет рубероид, строительная полиэтиленовая пленка и другие им подобные материалы. Утепление фундамента из шпал тоже не будет лишним.

Проще говоря, фундамент из шпал требует так же, как фундамент из любого другого строительного материала нуждается в защите.

В том случае, если работы по возведению фундамента выполнены по технологии, без нарушений проведены защитная обработка и гидроизоляция, даже деревянные шпалы прослужат достаточно долго.

Надо отметить, что свайный фундамент из бетонных шпал является аналогом обычного свайного фундамента. Создание надежного железобетонного ростверка позволит возведение на таком основании довольно тяжелых зданий.

Область применения

Сборный фундамент можно применять для следующих видов строительства:

• Для возведения зданий из кирпича, шлакоблока, пенобетона, монолитного бетона и других аналогичных строительных материалов. Главное при выборе стенового материала — это их плотность, не превышающая 1300 кг/м3.
• При наличии на участке под застройку неоднородных грунтов. В этом случае могут возникнуть риски неравномерного распределения нагрузочных усилий на фундамент, вследствие чего здание может дать усадку и может деформироваться. Ленточный фундамент исключает возникновение таких разрушительных деформаций.
• При планировании возведения цокольного этажа или подвальных помещений. Если на этапе строительства предусмотреть устройство дверных проемов, то стены ленточного фундамента будут, служит стенами подвала.

Следует отметить, что залогом прочного фундамента будет не только последовательное выполнение всех технологических процессов, но и применение качественных строительных материалов соответствующих марок. Например, при изготовлении цементно-песчаных растворов для укладки сборных фундаментных элементов недопустимо применение некачественного цемента низкой марки.

Дешевый и испорченный строительный материал неприменим для возведения фундаментов.

Как правильно выбрать бетон.

Прежде всего, обратите внимание на марку изделия. Она показывает способность бетона переносить те или иные нагрузки

Строительство специальных объектов (банковское хранилище и пр. )

Кроме того, обратите внимание и на другие показатели. Маркировка в виде буквы W указывает на уровень водопроницаемости бетона

Он варьируется в пределах 2-12. Чем выше коэффициент, тем более устойчив материал к влаге. Такой показатель учитывают, если на участке присутствуют грунтовые воды. Буква F характеризует устойчивость к холоду и низким температурам. Она показывает, сколько заморозок и разморозок выдержит бетон.

Плитный фундамент своими руками пошаговая инструкция.

https://youtube.com/watch?v=YTUEu9Q24dg

Достоинства и недостатки

К достоинствам монолитной ленты принято относить:

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки:

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Что такое ленточный фундамент — в чем его особенности

Ленточный жб фундамент – конструкция из бетона, усиленная арматурой. Монолит служит опорой несущим стенам и перегородкам, равномерно распределяет нагрузку стен, перекрытий на грунт. Контур ленты точно соответствует конфигурации здания, ее сооружают по месту в три этапа:

• производят монтаж опалубки;
• укладывают арматуру;
• заливают бетон.

Если грунт плотный, на монолитном ленточном фундаменте возводят дома одно-, двух-, трехэтажные. В противном случае, его усиливают сваями или расширенным основанием − подошвой. Для достижения требуемой прочности используют бетон определенного класса, марки.

Характеристика здания	Марка бетона	Класс бетона
деревянное	M200	B15
кирпичное, одноэтажное, перекрытие – железобетонные плиты	M250	B20
кирпичное, 2-3 этажа, перекрытие – железобетонные плиты	M300	B22

Преимущества и недостатки ленточного фундамента

Затраты на возведение монолитного железобетонного ленточного фундамента составляют всего 10% от общей сметной стоимости строительства. Это обусловлено небольшим объемом земляных и бетонных работ.

К другим плюсам конструкции относят:

• высокую скорость возведения;
• прочность;
• срок службы около 150 лет;
• отсутствие ограничений на выбор размера, формы здания;
• работу могут выполнять люди без квалификации;
• можно рыть траншеи без привлечения спецтехники, нужны сильные руки и лопаты.

Минусы – нельзя возводить на обводненных слабонесущих грунтах большой объем земляных работ, бетон долго созревает после заливки.

Создание и монтаж армирующего каркаса

Армировать ленточный фундамент монолитного и монолитно-сборного типа необходимо для повышения сопротивления силам деформации и нагрузкам, которые воздействуют на основание в процессе эксплуатации.

Армокаркас состоит из следующих видов стержней:

1. Рабочая арматура — продольные пруты, воспринимающие изгибающие нагрузки.
2. Хомуты — поперечные горизонтальные стержни, связывающие армокаркас.
3. Вертикальные хомуты, связывающие стержни, расположенные в разных плоскостях.

При создании армирования для ЛМФ необходимо руководствоваться СП 63.13330.2012. Нормативы устанавливают следующие размеры сечения арматуры для различных типов конструкций:

• легкие дома, хозпостройки — 8-10 мм;
• дома из штучных материалов, бруса — 10-14 мм;
• тяжелые строения из кирпича, блоков — 14-18 мм.

Максимально допустимое сечение арматуры для малоэтажного строительства — 22 мм.

Для создания армирующих узлов фундамента применяются стержни класса А3 (А400) или А240, отличие между ними незначительное. Количество рабочих стержней в армокаркасе 4 или 6. Шаг поперечного армирования 20-60 см. Вязку армокаркаса необходимо производить при помощи вязальной проволоки с диаметром 0,6-1 мм. Лучше всего использовать для вязки специальный пистолет или крючок. В сравнении со сваркой вязка обеспечивает более высокую надежность. Применять сварку вместо вязки можно только на продольных прямолинейных участках каркаса (подробнее в ГОСТ 14098-91).

Угловые соединения арматуры выполняются следующими способами:

1. Жесткое внахлест или «лапкой». Концы стержней сгибаются под углом 90 градусов и соединяются друг с другом проволокой.
2. Г-образными хомутами. Хомут накладывается внахлест, внутренние стержни соединяются с внешними.
3. П-образными хомутами. Дополнительные стержни П-образной формы устанавливаются внахлест, создавая дополнительный каркас для вертикальных и горизонтальных стержней.

При армировании тупых углов стержень вверху изгибается, а снизу соединяется внахлест. В точке сгиба монтируется дополнительный хомут.

Зная план армирования и параметры используемой арматуры можно рассчитать необходимое количество и стоимость прутьев. Для армокаркаса на 4 прута расчет производится следующим образом:

• длину монолитной ленты умножаем на 4 и получаем длину продольной арматуры;
• длину монолитной ленты делим на шаг между вертикальными стержнями и умножаем на 4 — получаем длину вертикальных стержней;
• складываем оба значения и получаем общую длину арматуры для каркаса
• учитывая, что длина одного стержня составляет 6 м, полученную сумму делим на 6 и получаем количество прутьев.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

При покупке рекомендуется взять количество стержней с запасом — на 5-10% больше рассчитанного количества. Готовый армокаркас укладывается в опалубку так, чтобы арматура не касалась ее стенок и дна траншеи.

Конструкция фундамента ленточного

Устройство бутобетонного фундамента.

Отталкиваясь от величин нагрузок, различаются мелкозаглубленные и заглубленные ленточные фундаменты. Мелкозаглубленные и заглубленные представлены в виде горизонтальной жесткой железобетонной рамы, идущей по всей площади сооружения, обеспечивая устойчивость постройки на слабопучинистом и пучинистом грунте. Этот вариант позволяет добиться рационального соотношения прочности и экономичности. Финансовые затраты на указанную конструкцию составят от 15 до 18% от стоимости всей постройки.

Мелкозаглубленная конструкция ленточного основания хорошо подходит для домов с небольшим весом (деревянные, пенобетонные, каркасные, небольшие кирпичные). Устраивают мелкозаглубленные фундаменты на слабопучинистом грунте с глубиной заложения 500-700 мм.

Заглубленная конструкция фундамента ленточного устраивается в строениях с тяжелыми стенами или перекрытиями на пучинистом грунте. Такой тип устраивается, если в проекте предусматривается подвальное помещение. Глубина заложения должна быть на 200-300 мм ниже глубины промерзания. Заглубленные ленточные фундаменты требуют больших расходов материала. Для стен, находящихся внутри строения, устраивается менее глубокие на 400-600 мм.

Заглубленные ленточные фундаменты в сравнении с мелкозаглубленными являются более прочными и устойчивыми благодаря их нижней части, находящейся ниже глубины промерзания грунтовых вод. Но в таком случае резко увеличивается расход материала и затраты труда.

Этот фундамент рекомендуется закладывать в теплый сезон.

Схема железобетонного ленточного фундамента.

На сухом или песчаном грунте ленточные фундаменты закладываются и выше уровня промерзания, но не меньше чем 500-600 мм от уровня земли.

На сильно пучинистом и промерзающем грунте закладывается редко.

Сборный часто применяется не только в промышленном и гражданском строительстве, но и при постройке коттеджа и индивидуального жилого дома.

Положительной стороной устройства этого фундамента является резкое сокращение сроков строительных работ, появляется возможность увеличить нагрузку на конструкцию после ее недолгой выдержки на финальной стадии монтажа. Не стоит забывать, что возведение такого типа основания будет дороже монолитного и потребуется помощь грузоподъемной техники.

Отрицательной стороной является прочностной показатель, так как у сборного он на 20-30% хуже по сравнению с монолитным. Сборные виды невозможно усиливать дополнительной арматурой, потому что блоки выпускаются согласно типовому проекту. Усиление таких фундаментов может достигаться с помощью сетки, укладываемой между рядами блоков, но даже этот способ не дает желаемого результата, как это делается при пространственном армировании монолитных фундаментов.

Схема кирпичного фундамента на ленточной бетонной основе.

Снизить затраты материалов на данный тип для малоэтажных домов возможно при укладке фундаментного стенового блока и подушки не сплошными рядами, а с небольшим отступом, делая конструкцию прерывистой. Такой фундамент дает возможность экономить до 25% блоков, что отражается на стоимости всего строительства.

Не стоит забывать, что если участок представлен торфяными, илистыми или грунтами со слабыми несущими способностями, прерывистое заложение неприемлемо.

Важно знать, что ленточные фундаменты из сборного бетонного блока уступают монолитным в прочности и по другим функциональным характеристикам

Недостатки

У сборного ленточного фундамента есть ряд недостатков, с которыми рекомендуется ознакомиться при выборе фундаментных конструкций:

• Обязательное выполнение защитных мероприятий по надежной гидроизоляции подошвы и боковых поверхностей фундамента.
• При доставке и монтаже сборных железобетонных блоков не обойтись без применения дорогостоящей строительной грузоподъемной техники.
• Любая сборная конструкция обладает меньшей прочностью, чем единый монолитный массив.

После сравнительной оценки достоинств и недостатков сборных ленточных фундаментных конструкций можно сделать вывод о целесообразности применения этого вида фундамента.

Самым распространенным строительным материалом для сборных конструкций ленточного фундамента считаются железобетонные конструкции.

Фундаментные плиты

Чтобы понять, в чем заключается популярность этих элементом, надо поближе ознакомиться с их разновидностью:

• Фундаментные подушки в ленточном фундаменте выполняют функцию основания – подошвы, принимающей нагрузку от всего строения для передачи непосредственно на грунт. По виду она напоминает объемную трапецию, выполненную из железобетона. Заводы-изготовители в соответствии с ГОСТ 13580-85 маркируют плиты знаком ФЛ. Размеры фундаментных подушек стандартизированы: ширина плит составляет от 600 до 3200 мм, длина изделий -800 – 2400 мм и высота 300 – 500 мм. Фундаментные подушки изготовляются из тяжелого бетона класса не менее. В 12,5 с внутренним пространственным металлическим арматурным каркасом.
• Бетонные сборные фундаментные блоки (ФБС) выпускаются согласно ГОСТ 13579-78, имеют вид массивного параллелепипеда из бетона класса В 7,5 -15 с внутренним армированием металлическим арматурным каркасом. В конструкции блоков по торцам предусмотрены пазы, заполняемые при монтаже цементно-песчаным раствором. Для удобства монтажа фундаментной ленты блоки ФБС выпускаются длиною от 800 до 2400 мм, ширина может быть от 300 до 600 мм с высотой 600 мм.

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Преимущества и недостатки

Теперь предельно ясно, что понимается под названием «подошва фундамента». Остается рассмотреть достоинства и недостатки конструкции.

Считается, что ленточную фундаментную основу на подошве возводят при любых погодных условиях, в том числе – в зимнее время. Такое основание считают универсальным, пригодным для строительства несущих стен из кирпичного или каменного материалов, бетона, древесины.

В качестве недостатка многие отмечают сложный технологический процесс обустройства фундаментной подошвы.

Следует отметить, что подошва заливается под блоки фбс, а при установке свайного фундамента опорные подошвы устраиваются в десяти – пятнадцать местах (по количеству опорных элементов).

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

• Большой вес стен дома из камня, кирпича, бетона
• Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
• Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
• Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:

• Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
• Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

• Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
• Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
• Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
• Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
• Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Монолитный заглубленный тип бетонного ленточного фундамента для дома

Ленточный монолитный фундамент для дома по сделанному правильно расчету простоит сотни лет. Но еще дополнительно можно определить допустимую нагрузку на фундамент. Для этого посчитайте нагрузку — общий вес всех материалов, конструкций, мебели и прочей обстановки с учетом коэффициента перегрузок и снеговой нагрузки. Давление всего этого груза монолитный ленточный бетонный фундамент (и грунт под ним) должен выдержать, то есть вычисленная ранее величина несущей способности должна превышать величину общей нагрузки.

В потенциально пучинистых грунтах, к которым относятся повсеместно распространенные мелкие и пылеватые пески, супеси, суглинки и глины, глубина заложения фундаментов легких строений зависит не только от величины нагрузки и расчетного сопротивления грунтов, но и от степени их пучинистости.

Точный расчет нагрузки на ленточный фундамент позволяет сформировать грамотную смету и составить проект строительства без заложенных финансовых излишек. При малых нагрузках от веса строений чем больше заглубление фундамента, тем дороже обходятся мероприятия по обеспечению его устойчивости. Поэтому с экономической точки зрения для легких построек целесообразно применять заглубленные ленточные монолитные фундаменты на противо-пучинистой подушке. В этом случае заглубление может составлять 0,2—0,5 м. Точный расчет глубины ленточного фундамента можно сделать, зная хотя бы приблизительно параметры сопротивления грунта на участке.

Параметры таких фундаментов для грунтов разной степени пучинистости под легкими (щитовыми, каркасными) домами приведены в таблице «Параметры основания мелкозаглубленных ленточных фундаментов под щитовым (каркасным) домом»

Ленточный фундамент своими руками

Перед закладкой основания изучите свойства почвы и климат

Проект фундамента с подвалом имеет свои особенности. Перед его устройством нужно правильно рассчитать нагрузки.

Расчетные показатели:

1. Общая нагрузка дома с учетом всех строительных отделочных материалов, предметов быта и людей, которые будут находиться в здании. Берем в расчет максимальный пласт снега, который может располагаться на кровле, значение определяется по карте в зависимости от климатической зоны.
2. Геологические особенности участка.
3. Климатическая зона.

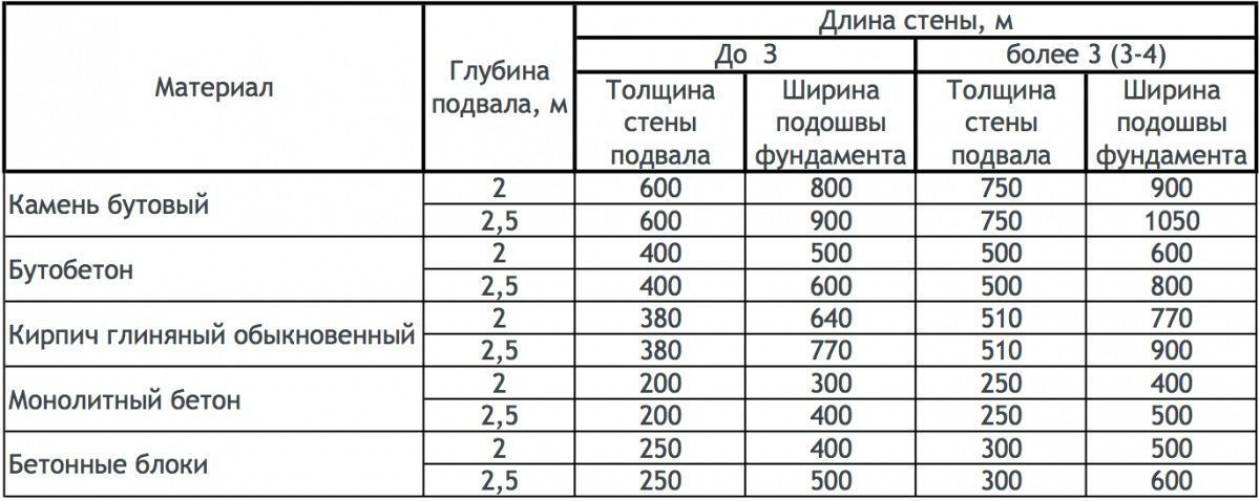

Расчет элементов фундамента:

Сопротивления грунтов:

Если не взять в расчет какой-либо из показателей, основание может растрескаться и привести к постепенному разрушению здания.

Подготовительные работы

Когда все расчеты готовы, очищаем строительный участок от мусора. Проводим разметку расположения фундамента колышками, между которыми натягиваем веревку.

Согласно плану размечаем периметр здания, отмечаем расположение несущих стен и перегородок. Проверяем, чтобы стены и их диагонали были ровными.

С привлечением техники роем котлован нужной глубины (ниже точки промерзания грунта) и убираем землю из траншеи. Вручную выравниваем стены и трамбуем грунт.

Затем насыпаем песчаную подушку и ее утрамбовываем. Заливаем тонкую бетонную подушку по уровню толщиной 50 мм. Бетон высыхает от 14 до 30 дней.

Гидроизоляция

Важно выполнить гидроизоляцию на этапе монтажа фундамента

Горизонтальная изоляция фундамента выполняется только на этапе его строительства. Если пренебречь этим нюансом, устранить недочет будет невозможно.

Влага, проникая по порам бетона, будет подниматься к стенам, вследствие чего в подвале и жилых помещениях создастся нездоровый микроклимат.

После застывания бетонной подушки обмазываем ее мастикой. Раскатываем рубероид на пленочной основе так, чтобы он заворачивался на стены траншеи. Сверху покрываем его мастикой.

Такие мероприятия будут надежной защитой от воздействия влажности на основание и погреб. Гидроизоляция продлит срок службы строительных и отделочных материалов.

Опалубка

Для устройства опалубки из досок по периметру траншеи вбиваем колышки, к ним прибиваем доски и брусья. Колышки должны выступать над поверхностью земли, их укрепляем подпорками.

Армирование

Делаем каркас из металлического прута 6-16 мм, он должен быть похож на сетку с ячейками 500 х 500 мм.

Вертикальная обвязка должна выступать на 50-100 см для дальнейшей связки пола и стен постройки.

Бетонирование

Бетон необходимо заливать слоями, но непрерывно

Подготавливаем деревянные лотки для подачи бетона в опалубку.

Правила бетонирования при устройстве фундамента:

• заливаем раствор послойно, но без перерыва;
• каждый слой бетона штыкуем или уплотняем вибратором;
• между заливкой слоев не должно быть промежутков времени более 20-30 минут;
• с большой высоты раствор подавать не рекомендуется;
• бетон выравниваем по горизонтальной плоскости.

Бетонный раствор должен высыхать постепенно. Для этого его накрываем полиэтиленовой пленкой, периодически смачиваем. В жаркую погоду на протяжении недели фундамент дома увлажняем и снова накрываем пленкой. Для полного набора прочности понадобится месяц.

Конструкция ленты основания дома

Ленточный фундамент глубокого заложения закладывается ниже глубины промерзания грунта. Это делается для того, чтобы опереться на плотный слой грунта с большой несущей способностью. Данный фундамент подразумевает большой объем земельных работ. При этом, убрав грунт внутри ленты, можно использовать стены фундамента как стены подвального (цокольного) этажа.

При расчете поперечной ширины ленты фундамента следует брать данный размер не меньше толщины стен дома (обычно на 10 — 15 см. больше). Поперечное сечение может быть прямоугольным или с уширением внизу. В пучинистых грунтах подошву фундамента делают толще верха на 20 — 30 см, а стенки с наклоном от основания. При такой конструкции ленточный фундамент лучше противостоит боковому давлению грунта при пучении. Для избежания деформаций ленточного фундамента также  необходимо грамотно уложить необходимое количество арматуры.

Второй тип — мелкозаглубленные основания. Мелкозаглубленный ленточный фундамент часто используют при строительстве  легких деревянных и каркасных домов. Лента в данном случае представляет собой основание, выполненное по периметру всех несущих стен, при этом глубина конструкции обычно не превышает полметра. Основной недостаток мелкозаглубленного основания — недостаточная прочность для зданий, построенных на пучинистых грунтах.

Устройство монолитного ленточного фундамента

Для того, чтобы сделать ленточно-монолитный фундамент правильно, потребуются арматурные прутья, а также бетонная смесь. Из них предстоит собрать монолитную, неразрывную конструкцию по периметру всего объекта, ровно под всеми несущими стенами.

Так, вся нагрузка от стен, перекрытий ровно передается на землю, но только в том случае, если конструкция сделана точно по технологии и без разрывов.

Схема устройства монолитного ленточного фундамента

В разрезе на схеме бетонного ленточного фундамента нужно обозначить расположение грунта, песчаной подушки, арматуры, самой ленты из бетона и ее изоляции.
