Состав и характеристики оцинкованного профиля для гипсокартона, виды, ТОП 5 производителей

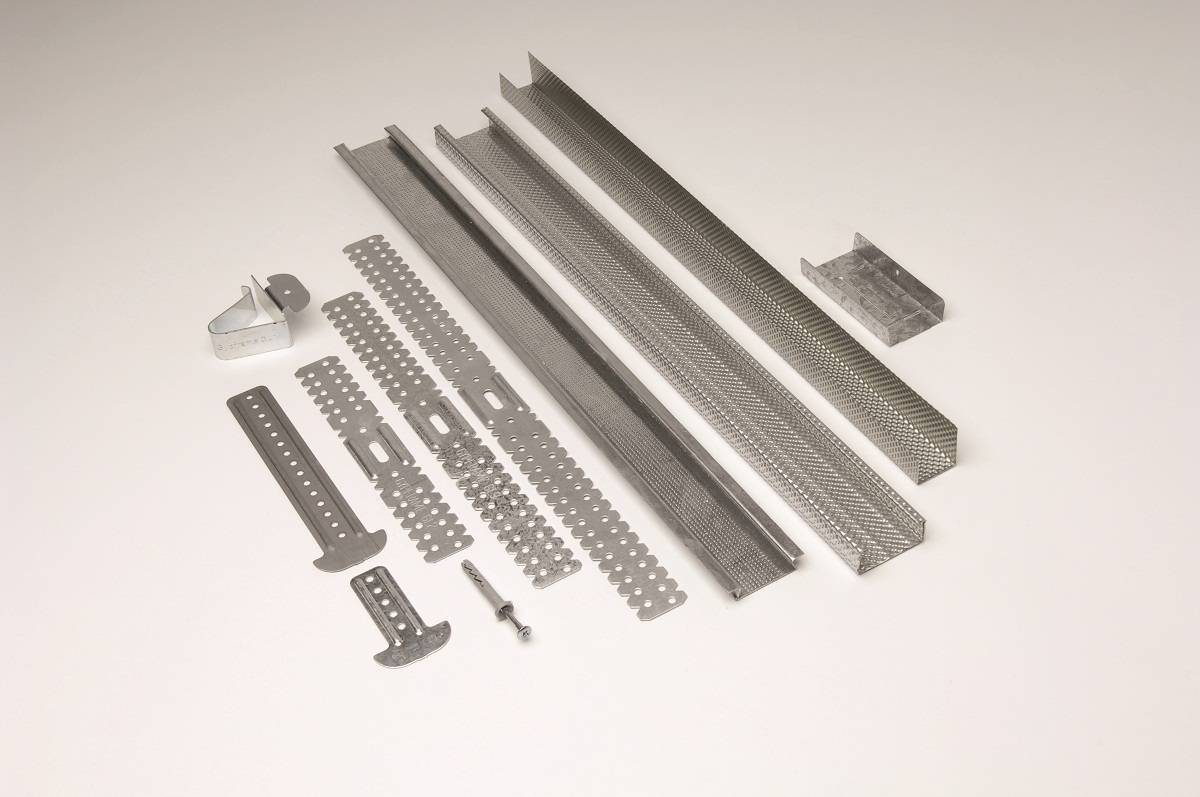

Дополнительные элементы

Для осуществления монтажа гипсокартонных листов также понадобятся следующие изделия:

• Анкерный подвес, прикрепляющий профили ПП к потолку. Оснащены тягой и зажимом, при помощи которых производится регулировка зазора между основной конструкцией и листом гипсокартона;
• Прямой подвес, при помощи которого осуществляется крепление профилей с ПС и ПП маркировкой к стеновым и потолочным элементам;
• Шурупы и дюбеля, которыми элементы прикрепляются к стенам и потолку;
• Соединитель «Краб», служащий для создания целостности между перекрестными деталями;
• Удлинитель, необходимый для стыковки смежный полос;
• Соединитель, помогающий скреплять 2 уровня ПП профилей.

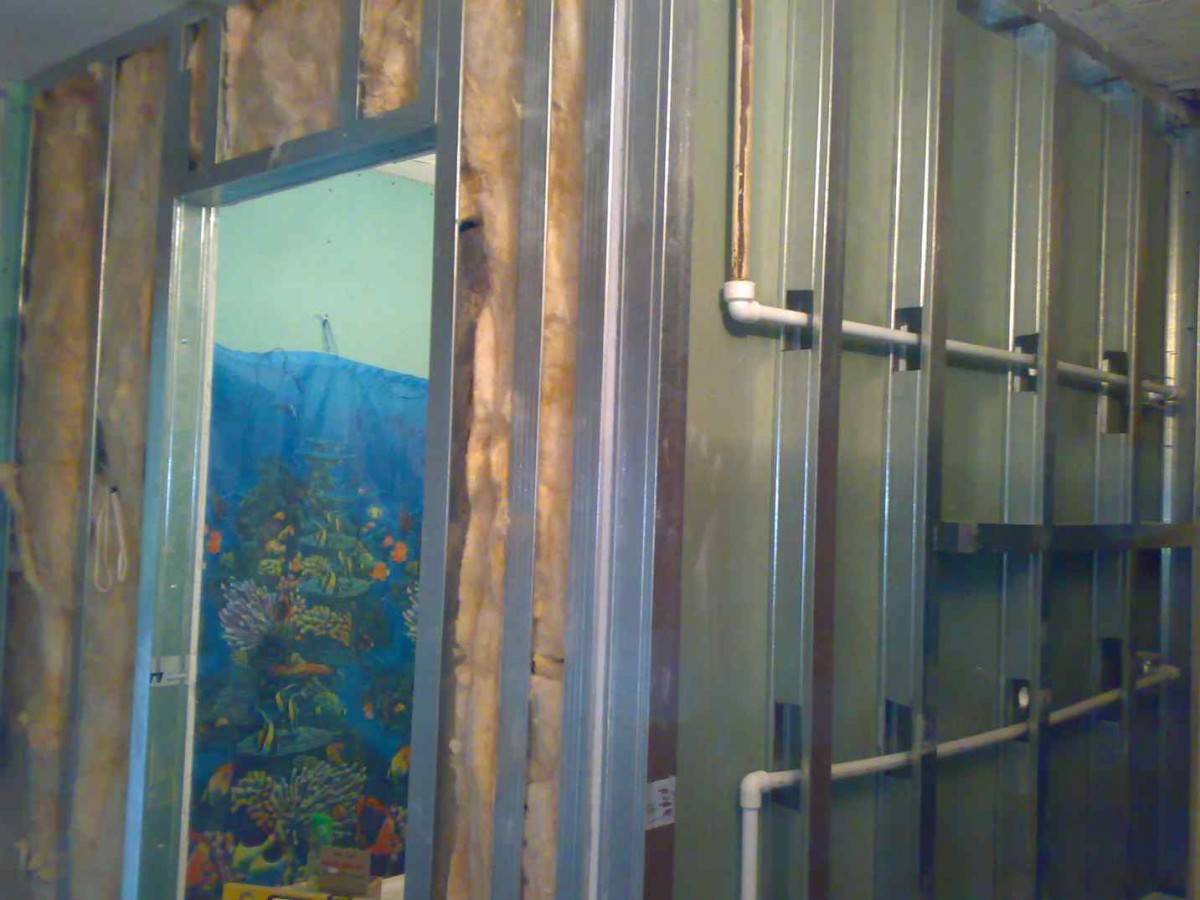

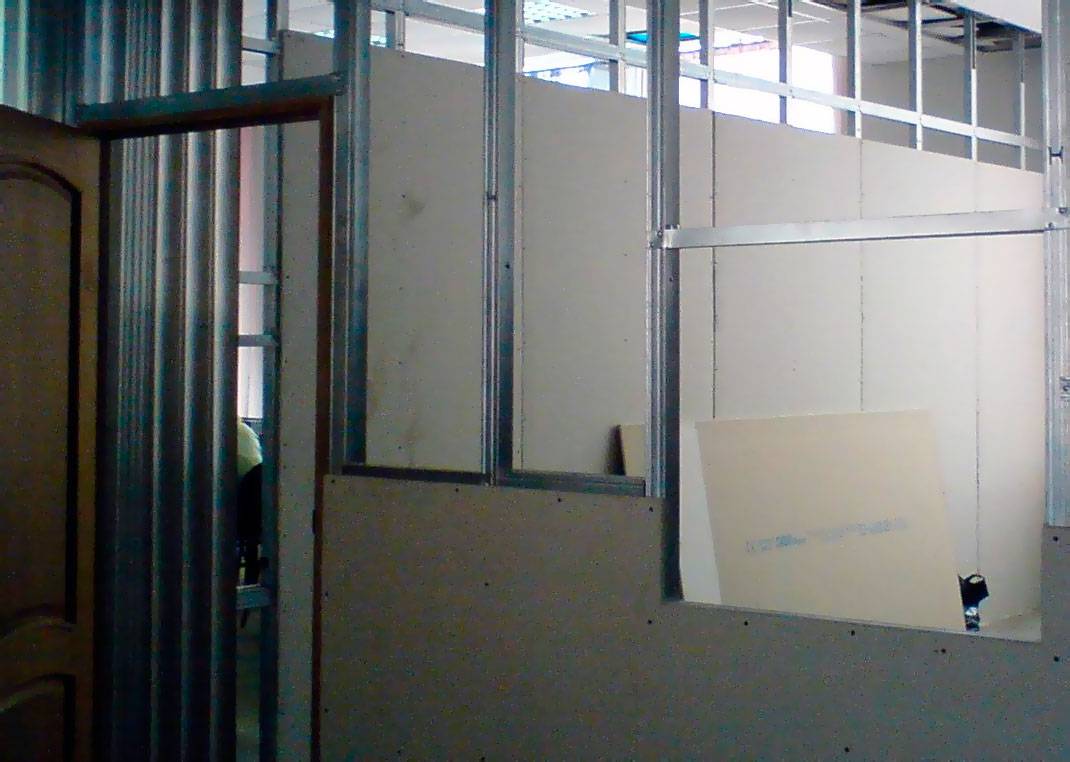

Для устройства перегородок применяются профили с буквой W на конце маркировки. Металлические элементы с буквой D служат для устройства стеновых каркасов.

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

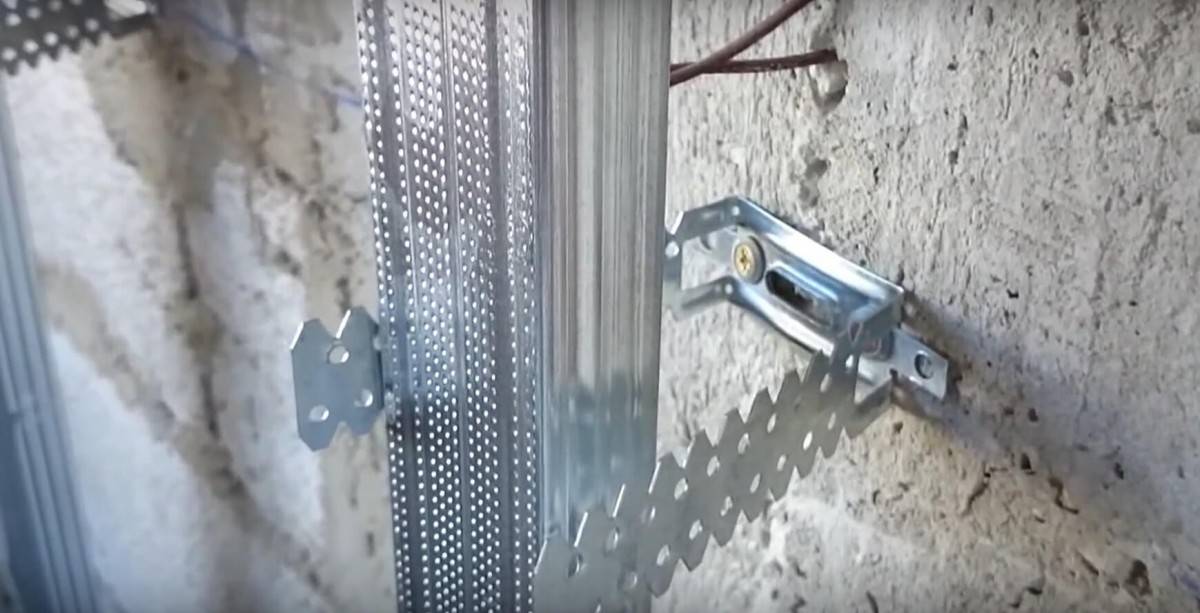

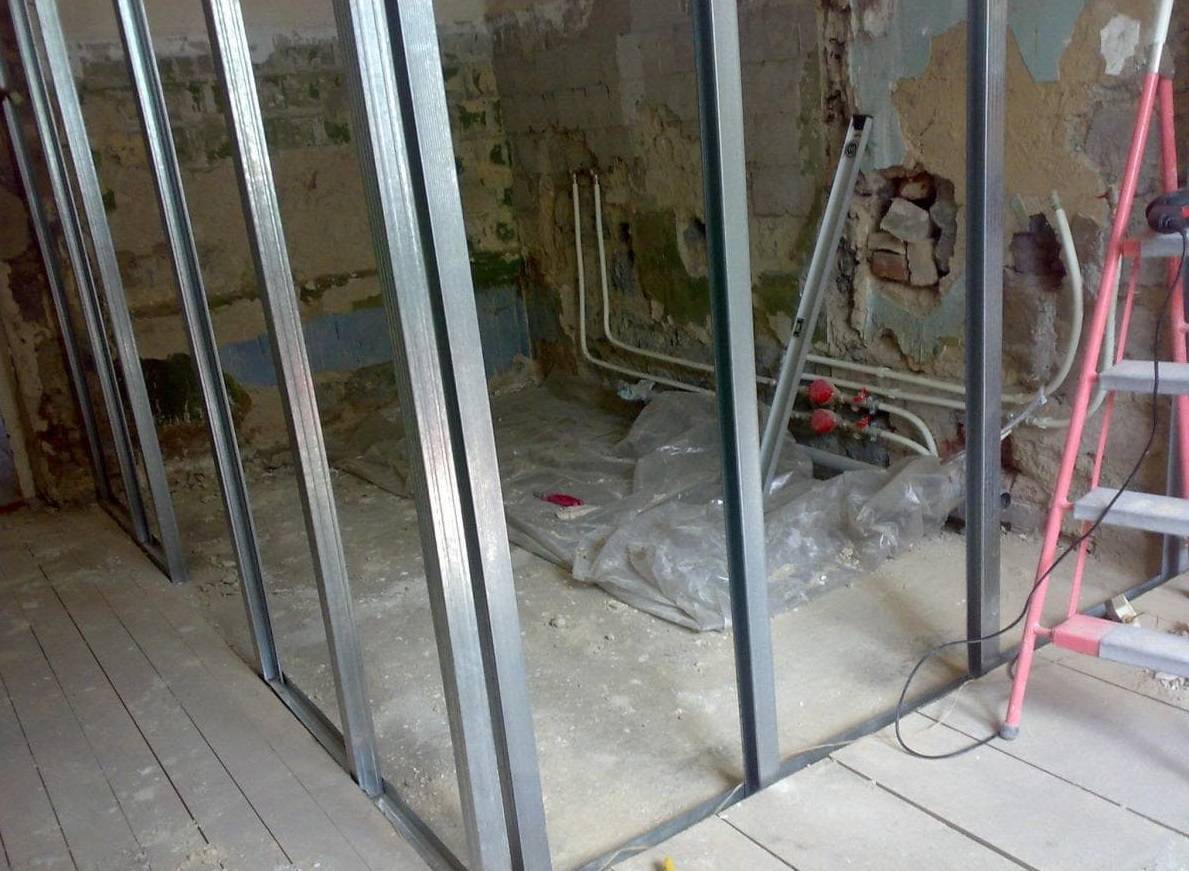

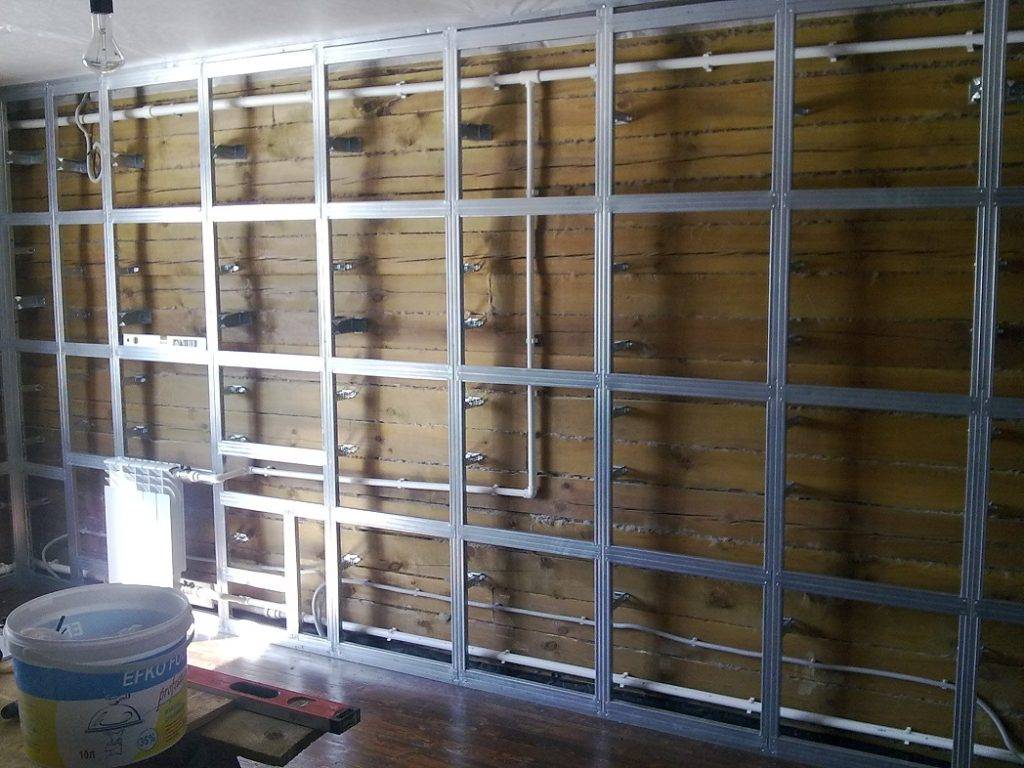

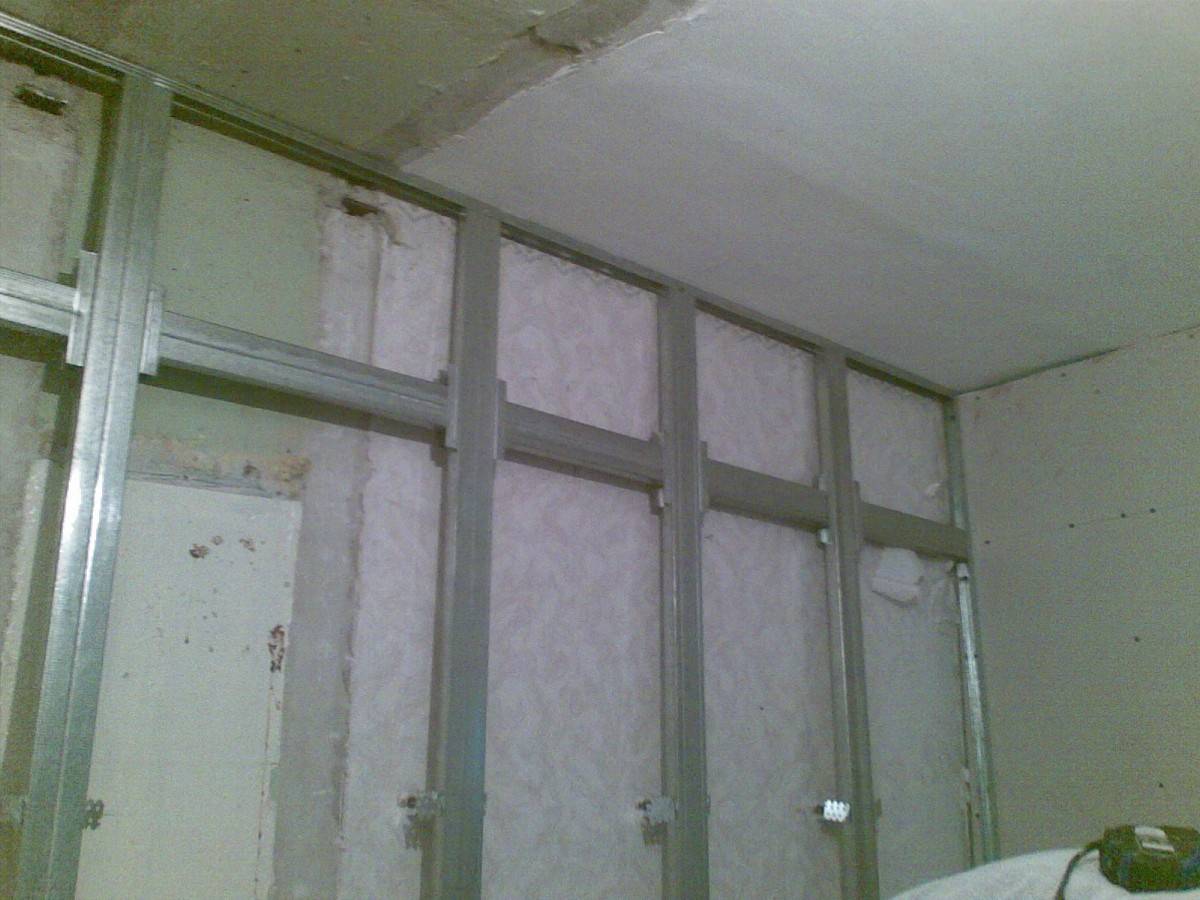

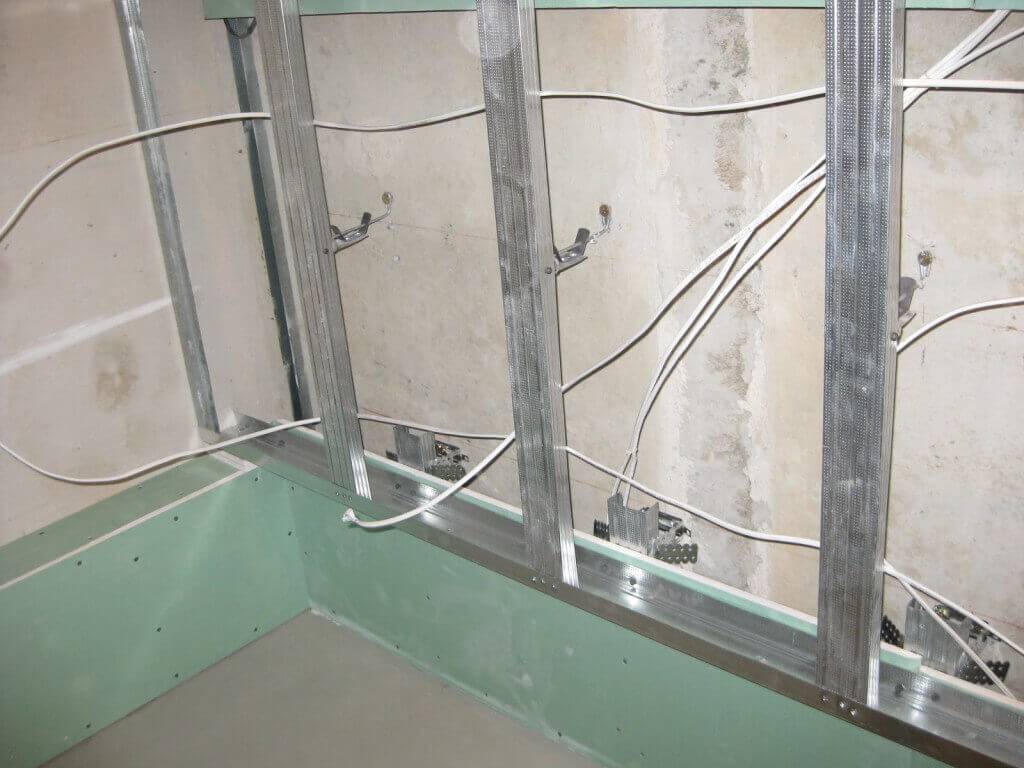

Монтаж профиля к стене

Комнаты в квартире, а соответственно, и стены могут быть разными: отличаться по размерам, кривизне поверхности или наличию окон. В каждом случае для крепления гипсокартона будет свой алгоритм, но общие правила останутся неизменными. Рассмотрим самый простой вариант – выравнивание стены без окон.

Начинают монтаж профиля под гипсокартон своими руками с установки направляющих на полу и потолке. Перед этим на поверхность металлопрофиля, прилегающую к полу или потолку, наклеивается уплотнительная лента. Алгоритм дальнейших действий таков:

• Закрепить нижнюю направляющую на деревянном полу можно при помощи саморезов. В потолке или поверхности бетонного пола перфоратором сверлят отверстия и крепят направляющие на дюбель-гвозди. Обычно в профилях уже есть готовые отверстия, но их можно сделать и самостоятельно с шагом 25–30 см.
• При помощи дюбель-гвоздей крепятся прямые подвесы. Их «крылышки» сгибаются в виде буквы «П». С их помощью в дальнейшем мы будем выставлять вертикальные стойки.
• Вертикальные профили вставляются в направляющие.

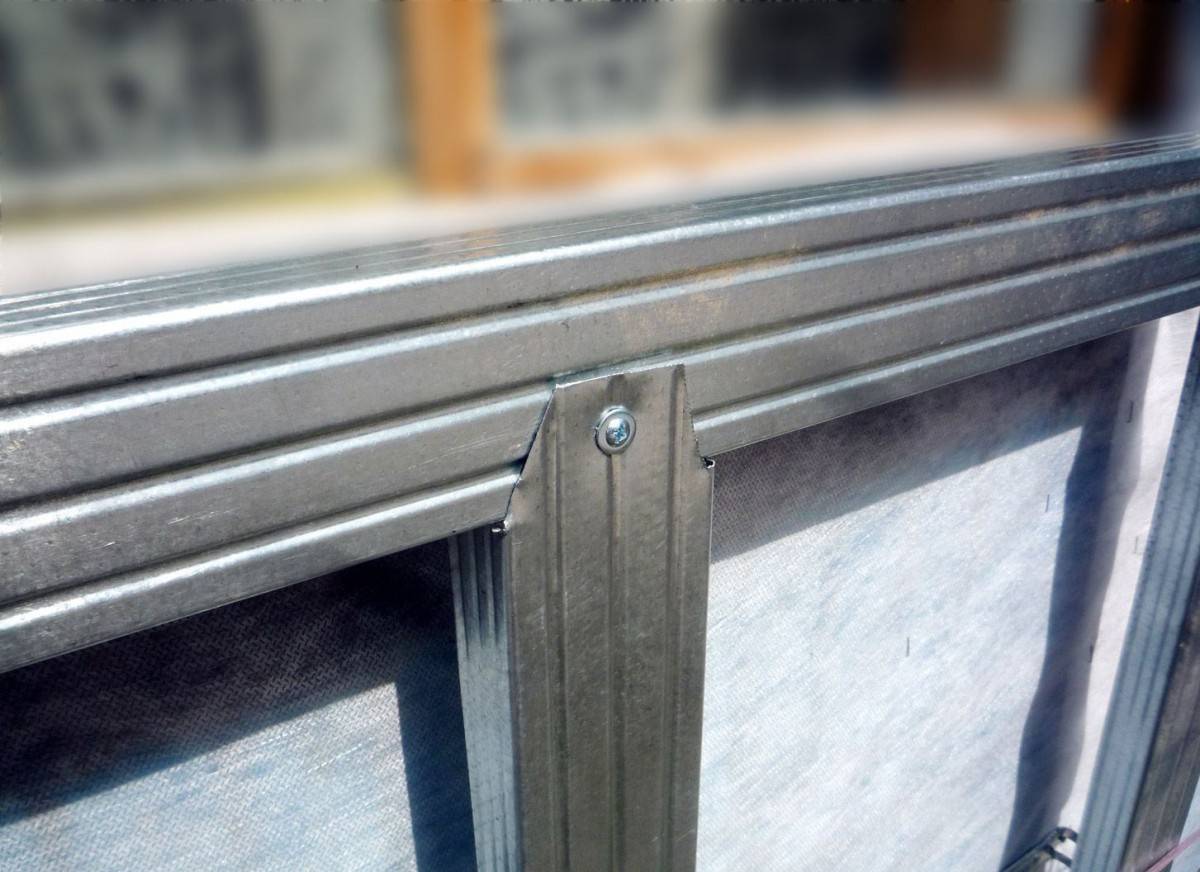

• В местах горизонтальных стыков делаются поперечные перекладины. Они крепятся на подвесы, а для соединения с вертикальными стойками у профиля отрезаются боковые стенки на расстояние 5 см. Полученный «язычок» лучше прикрепить при помощи просекателя, если применить «клопы», то будут мешаться их выступающие головки. Другой вариант – воспользоваться одноуровневым соединителем типа «краб».
• После монтажа каркаса следует еще раз проверить, все ли элементы находятся в одной плоскости. Гораздо легче исправить огрехи на этом этапе, чем после крепления гипсокартона.

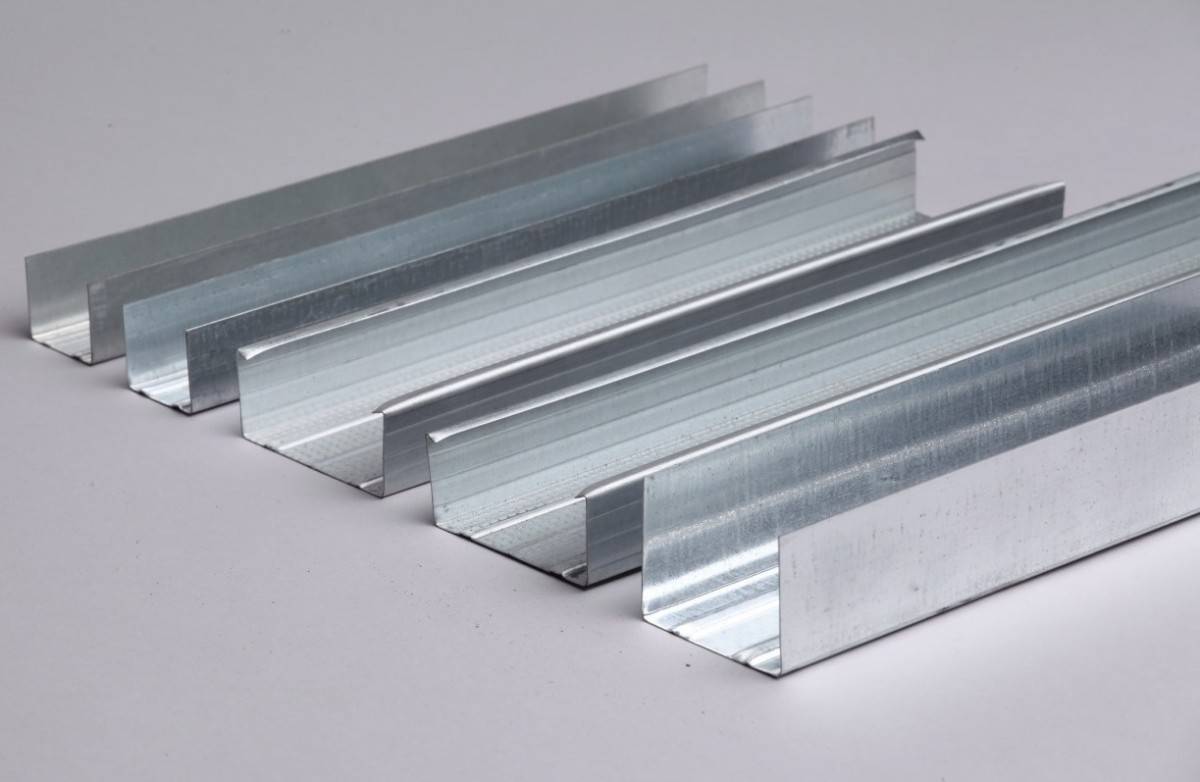

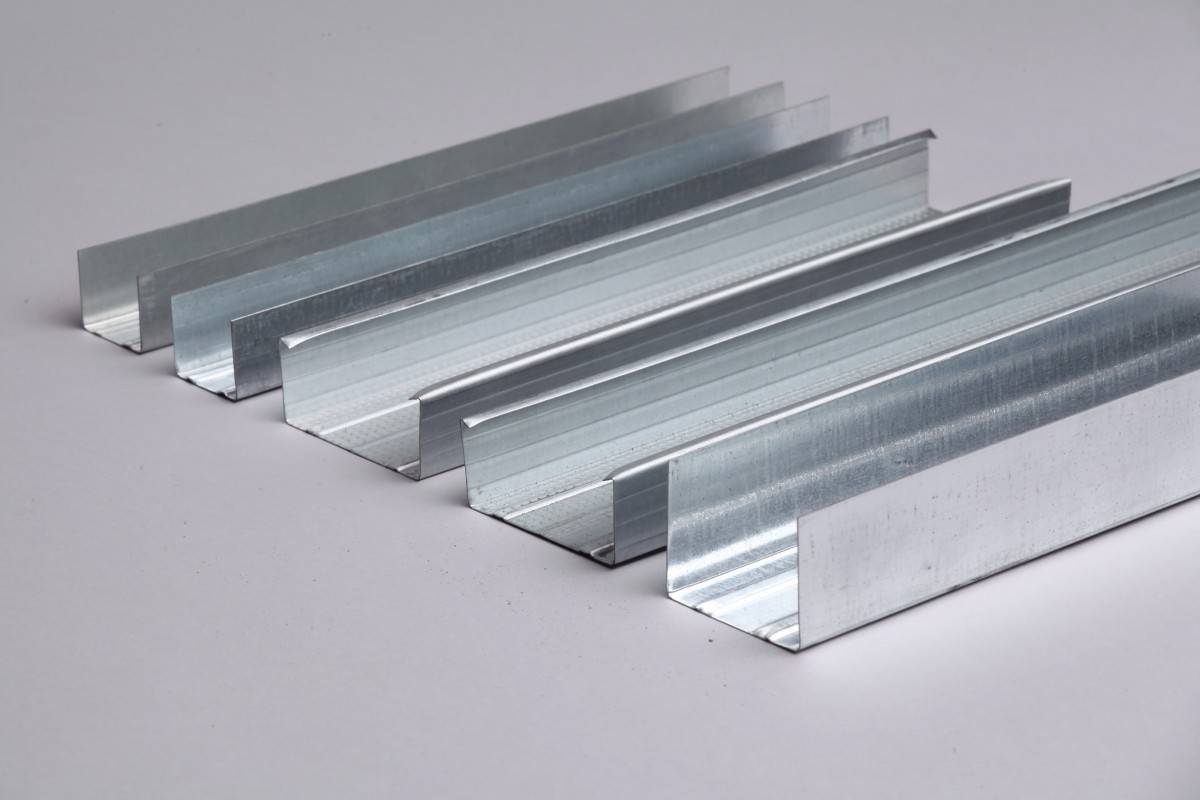

Основные технические характеристики различных профилей

Вопрос о том, какой профиль для гипсокартона выбрать необходимо решать исходя из особенностей их основных характеристик и выполняемых работ.

• Металлические профили различаются по форме сечения, размерам сечения и длине изделия. Прежде всего, они имеют те технические характеристики, которые обусловлены конструкцией и размерами.

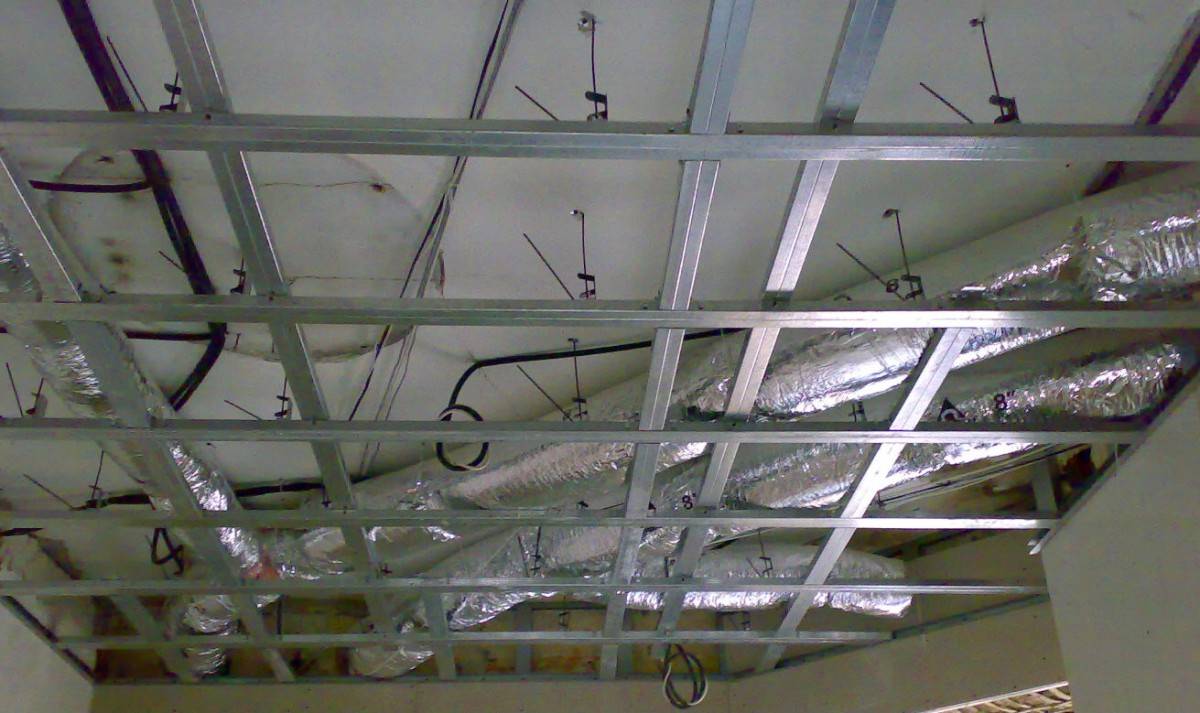

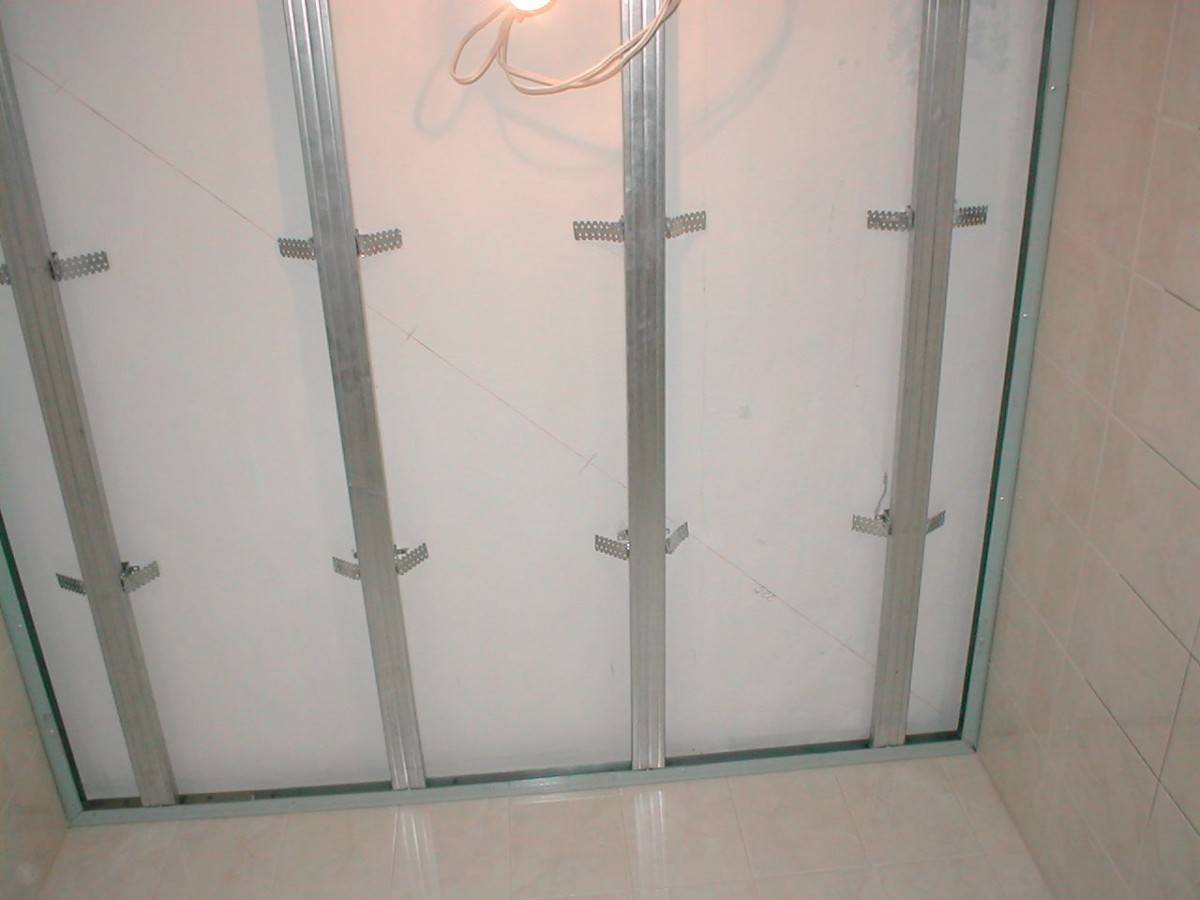

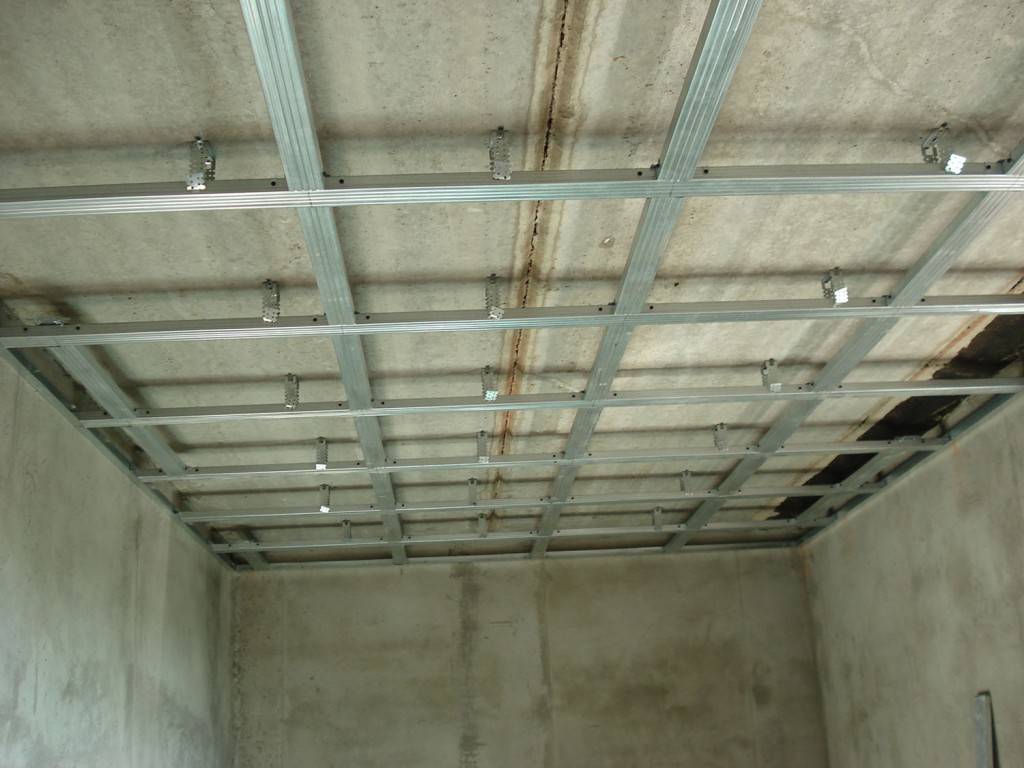

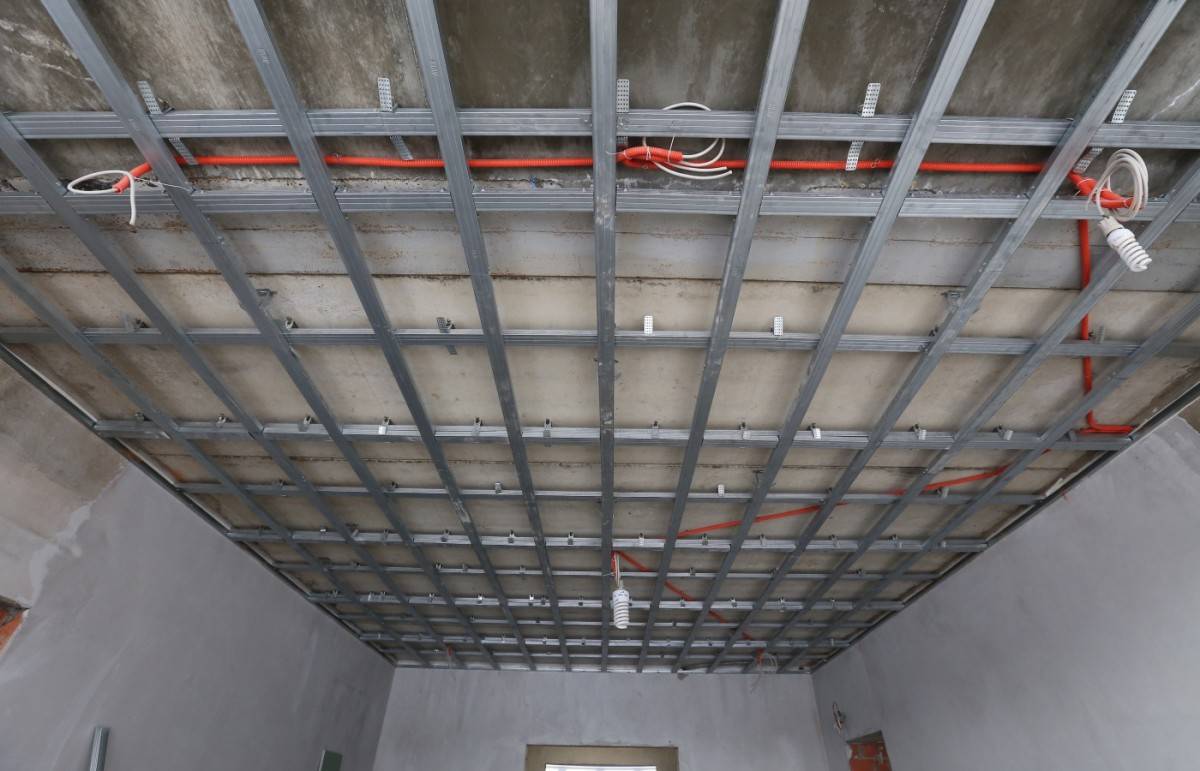

• Потолочный профиль применяется при монтаже каркаса для подвесных потолков. Бывает различной длины, но самым ходовым является размер 3000 или 4000 мм.
• Направляющий профиль нужен в качестве направляющего элемента для потолочного профиля. Длина профиля для гипсокартона варьируется  от 2750 мм до 4500 мм, но, как и потолочныепрофили, наиболее часто применяются изделия длиной 3000 и 4000 мм.
• Стоечный профиль применяется в качестве несущего элемента каркаса для листов гипсокартона при изготовлении перегородок или облицовке стен. Такой профиль ориентирован вертикально и имеет Н образное отверстие для удобства проведения коммуникаций. Варианты размеров от 2750 до 6000 мм.
• Маячковый и угловой профили. Такие виды часто применяются при монтаже гипсокартона. Маячковые применяются для того, чтобы защищать углы гипсокартона при производстве ниши или перегородки. Угловые профили служат для выравнивания стен.

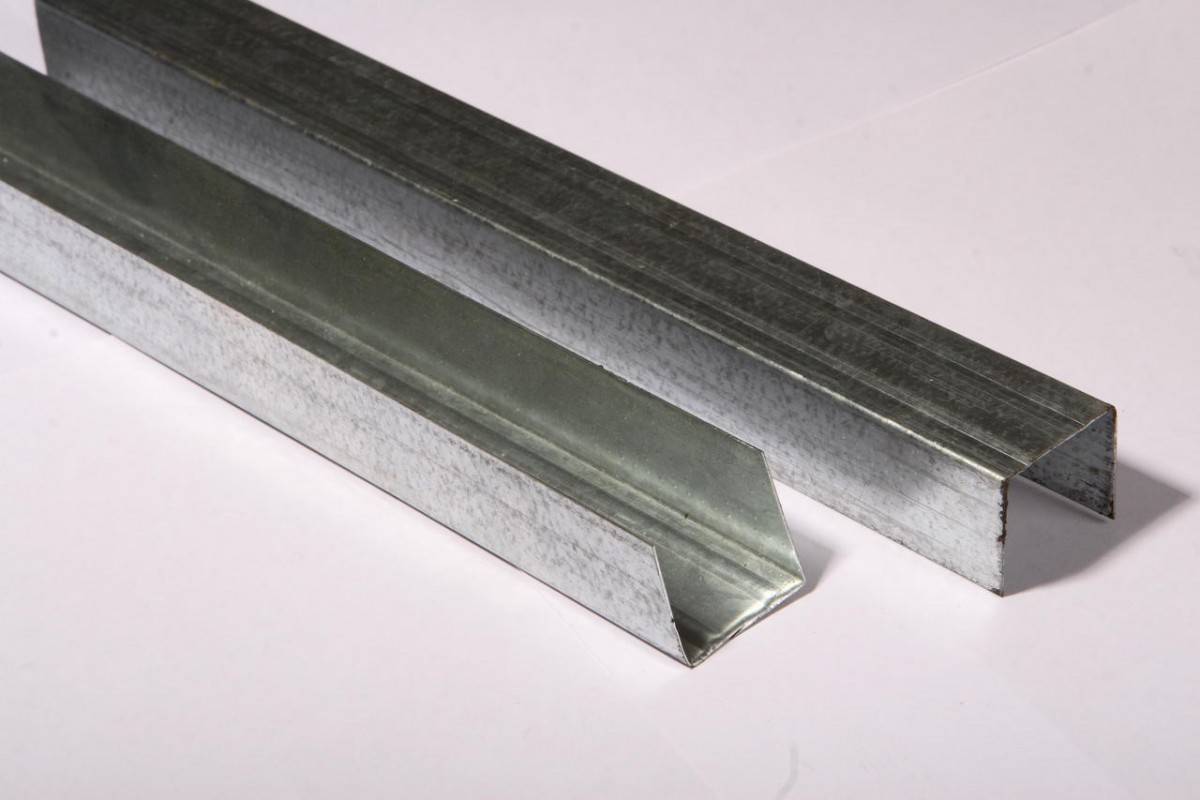

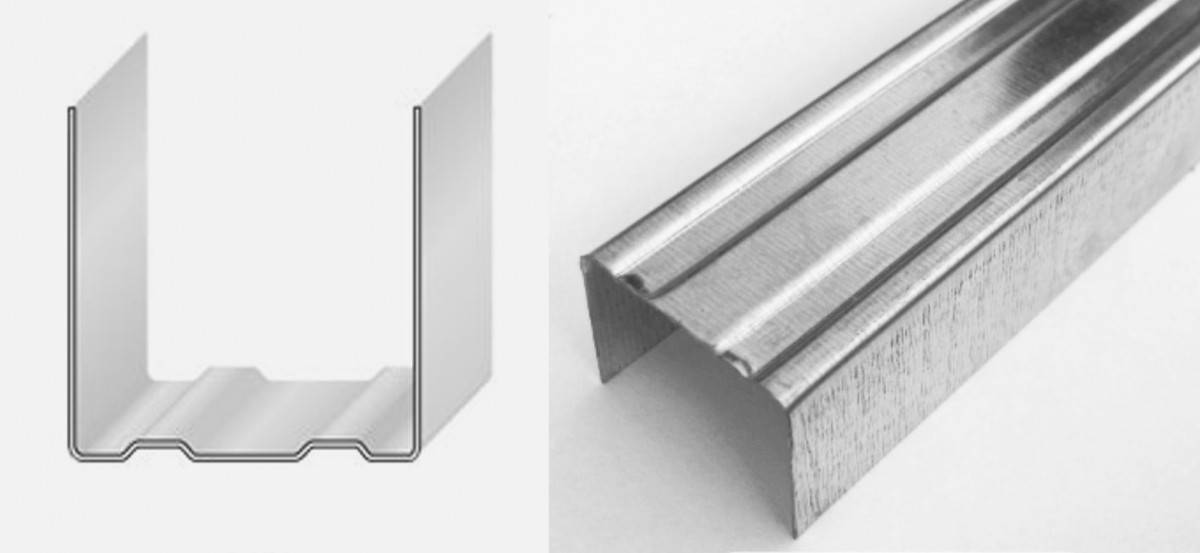

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

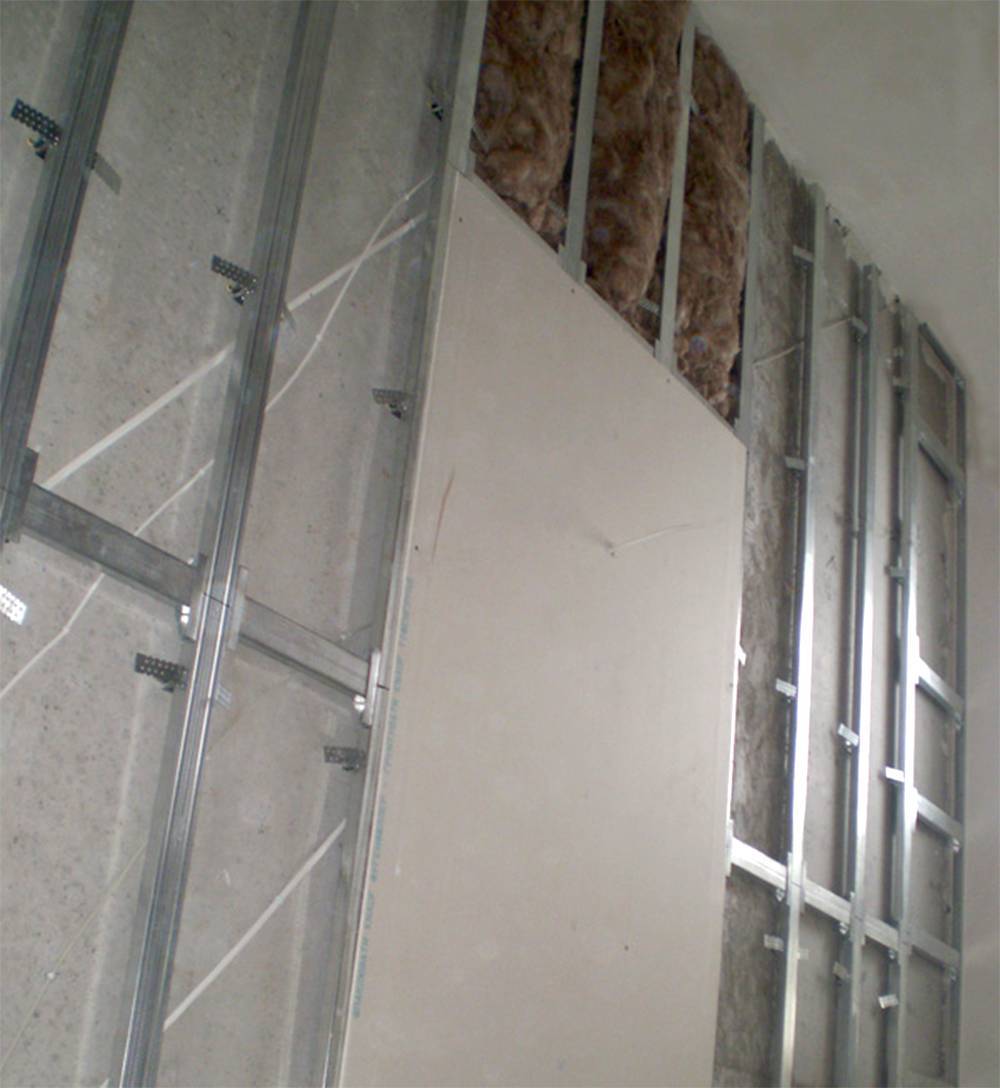

Монтаж профилей для гипсокартона

С такой задачей может справиться даже не специалист. Изначально необходимо определить, для какой цели сооружается обрешетка: создание стены, перегородки, арки или выравнивание поверхности. В зависимости от поставленной задачи выбирают вид металлопрофиля.

Для работ понадобятся такие инструменты:

• строительная рулетка;
• нивелир;
• болгарка или ножницы по металлу;
• шуруповерт;
• дрель.

Все элементы конструкции скрепляют между собой саморезами и дополнительными крепежными соединениями. Специалисты рекомендуют делать небольшие ячейки каркаса. Это придаст прочности обрешетке.

Этапы работ:

• на поверхности делают отметки мест для крепления профилей;
• монтируют горизонтальные направляющие элементы на расстоянии 40-60 см друг от друга;
• между ними закрепляют вертикальные вспомогательные профили (ширина между ними должна быть не более 50 см);

Все элементы соединяют саморезами по металлу.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50	65
ПС (CW) – 75×50	75
ПС (CW) – 100×50	100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

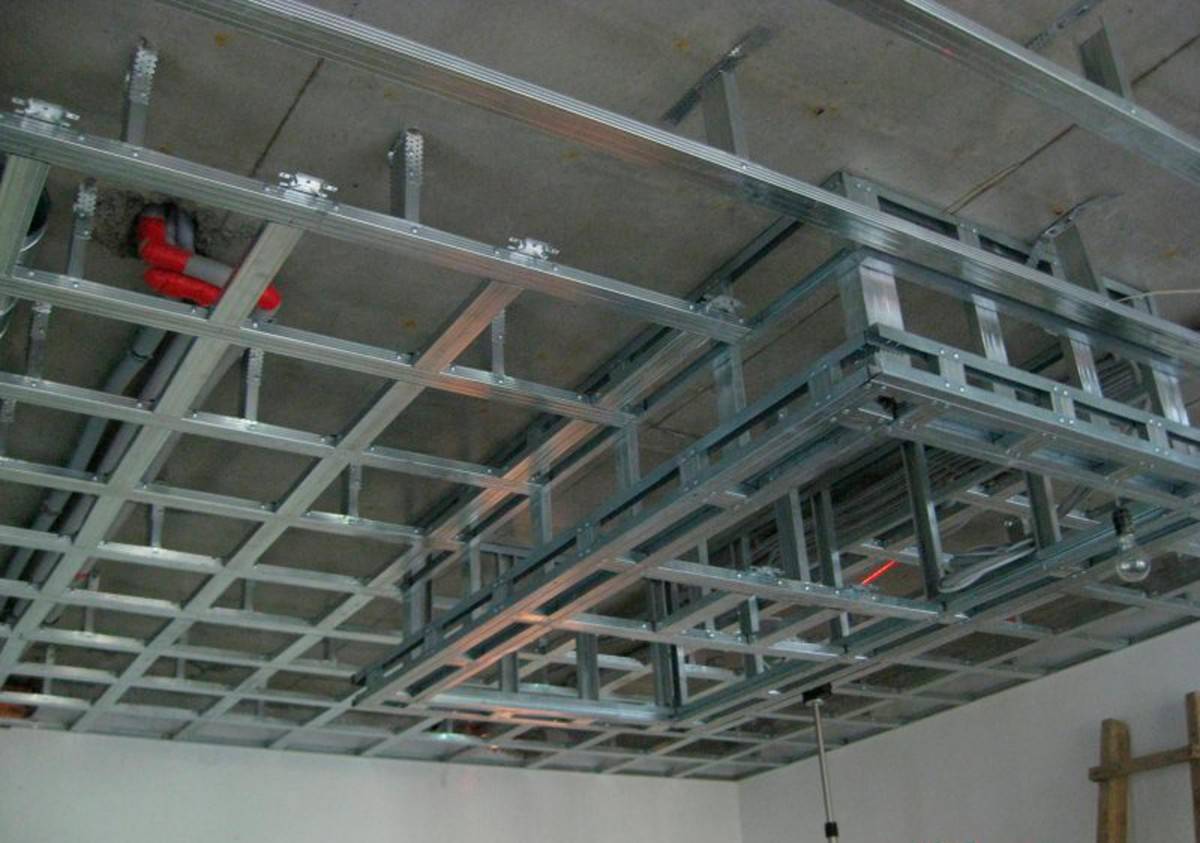

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

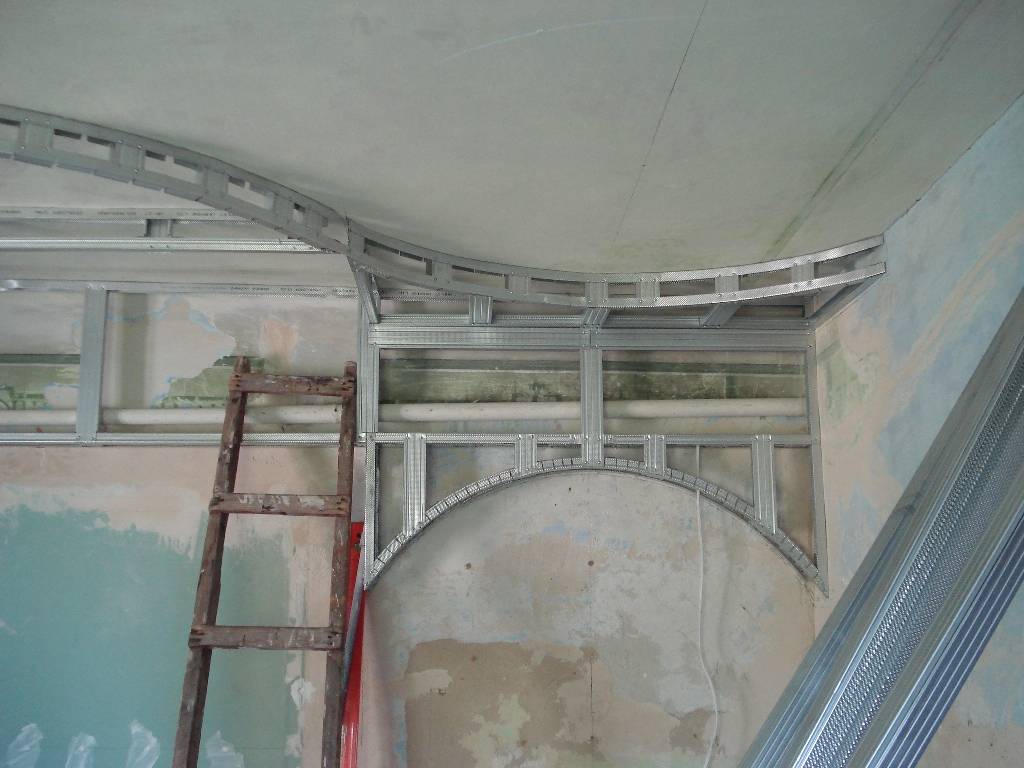

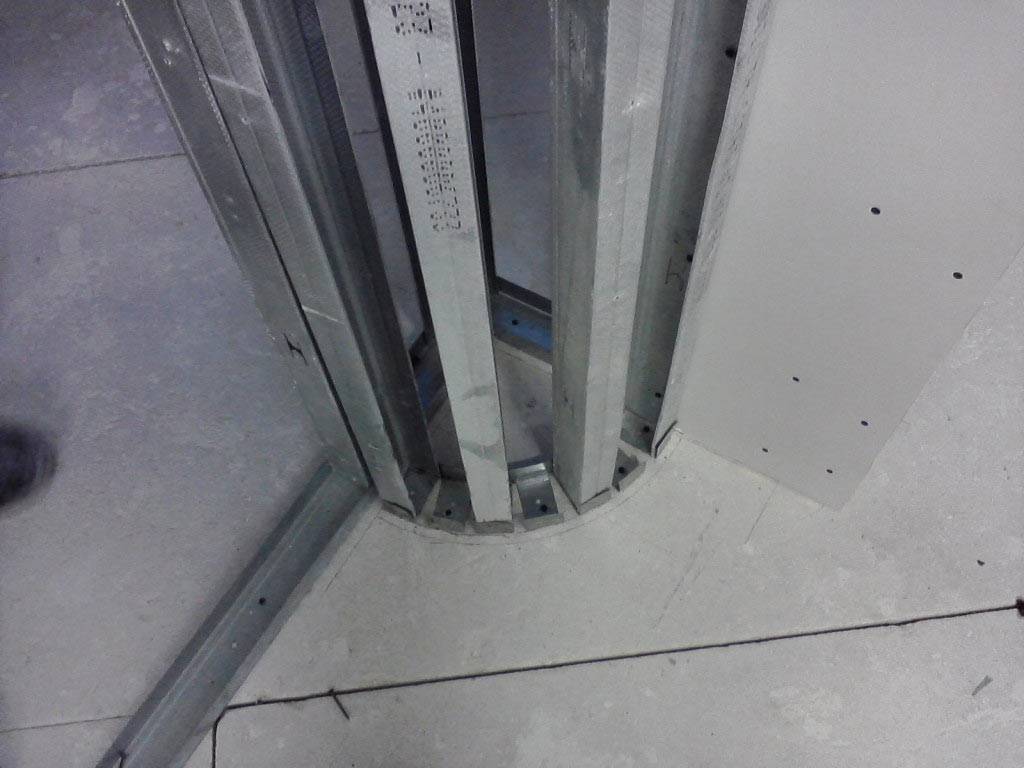

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

KNAUF

Даже далёкие от строительства знают о немецком бренде Knauf.

Столь широкая известность в нашей стране обеспечена наличием собственных производств. Первое было организовано более 25 лет назад в Красногорске Московской области, а сегодня их уже более десятка.

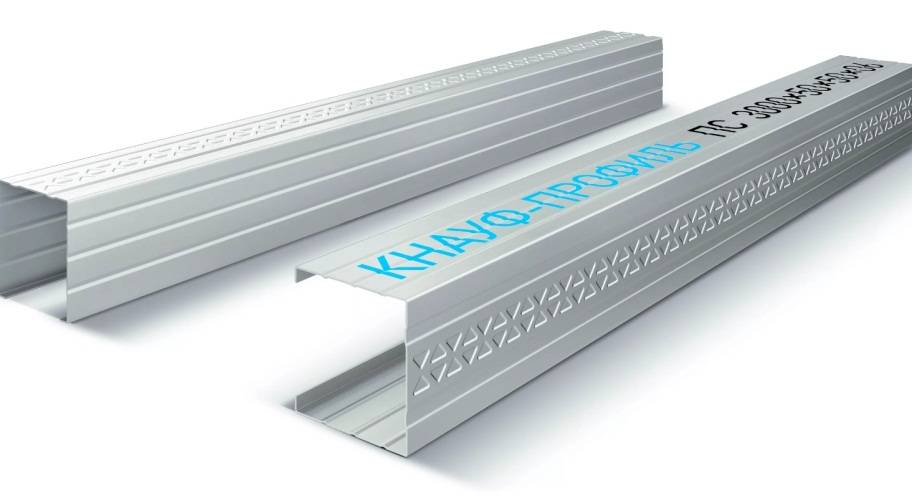

Профиль Кнауф с другим не перепутаешь

Вот что, кроме монтажных металлопрофилей, производится на этих заводах:

• листы ГВЛ и ГКЛ всех видов, в том числе и двухслойные плиты для пола;
• аквапанели;
• материалы для гидроизоляции и пароизоляции;
• утеплители;
• штукатурки гипсовые, цементные, в том числе фасадные;
• готовые к применению сухие шпаклёвки, в том числе на полимерной основе;
• плиточные клеи;
• самонивелирующиеся полы;
• кладочные смеси;
• грунтовки;
• армирующие ленты;
• фурнитуру для сборки каркасов под гипсокартон;
• специализированный инструмент.

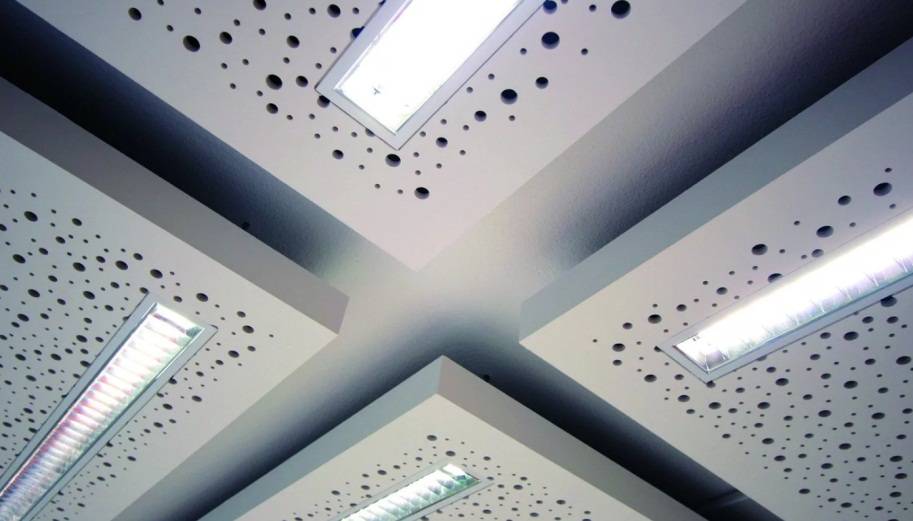

Акустический потолок Кнауф

Во избежание подделок, все профильные изделия маркируются фирменным логотипом Кнауф.

Фото профилей для гипсокартона

Также рекомендуем просмотреть:

• Лучшая пароизоляция для дома
• Как выбирать гипсокартон
• Какой цемент лучше выбрать
• Виды крепежей для гипсокартона
• Экструзионный пенополистирол
• Сухая засыпка
• Применение бетоноконтакта
• Виды утеплителей и их свойства
• Кладочная смесь для кирпича
• Лучшая затирка для швов плитки
• Виды анкеров для бетона
• Лучшая сухая шпаклевка
• Какие штукатурные смеси лучше
• Обзор лучших добавок в бетон
• Размеры асбестоцементных труб
• Как выбрать керамическую плитку
• Какая подложка под ламинат лучше
• Обзор лучших гидроизоляционных материалов
• Какой кирпич лучше
• Как выбрать рубероид для кровли
• Какой плиточный клей лучше выбрать
• Материалы для отделки фасадов
• Лучший монтажный клей для пеноблоков
• Грунтовка для стен
• Зачем нужен кварцевый песок
• Стеклообои в интерьере
• Виды и свойства герметика
• Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
2. Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Расчет профиля для работ

Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.

Приблизительный стандарт потребности в материалах:

1. CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
2. UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
3. Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
4. Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.

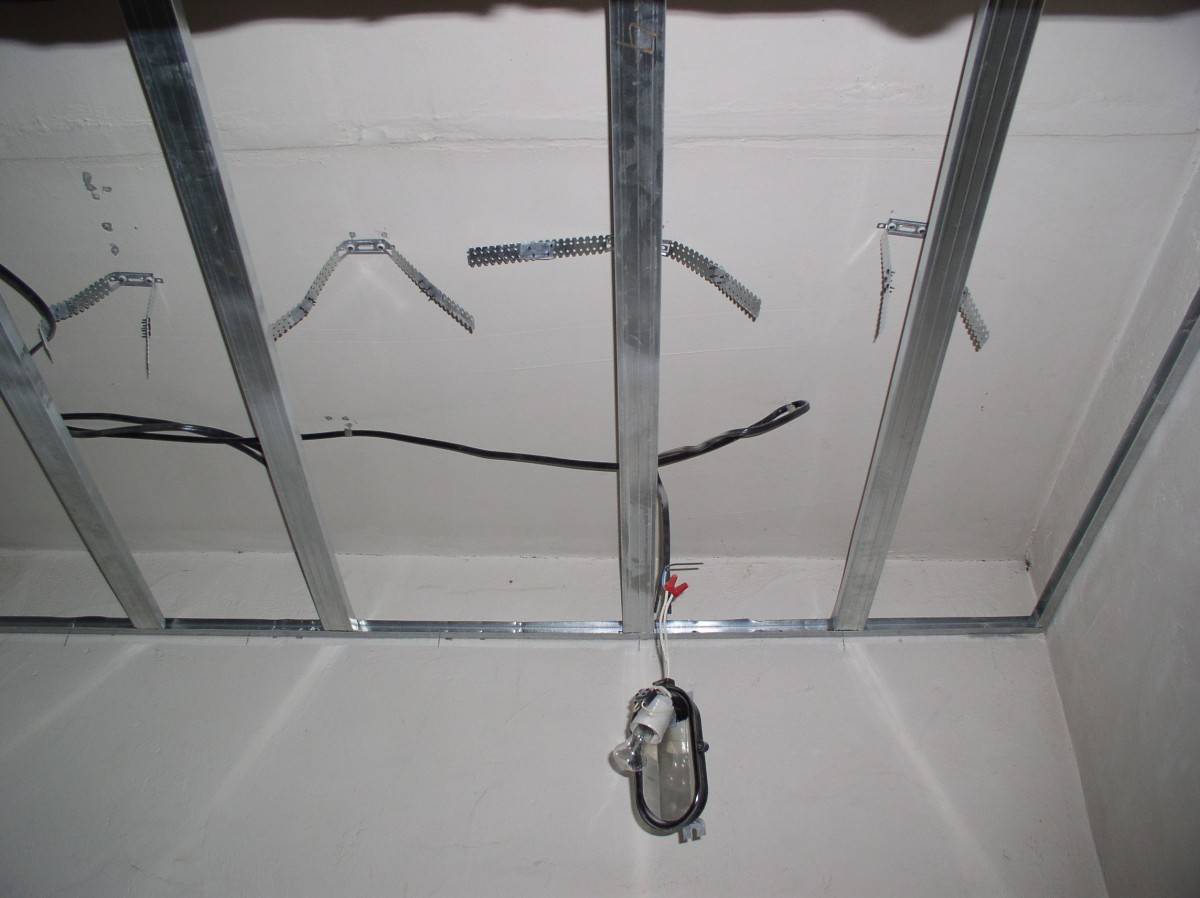

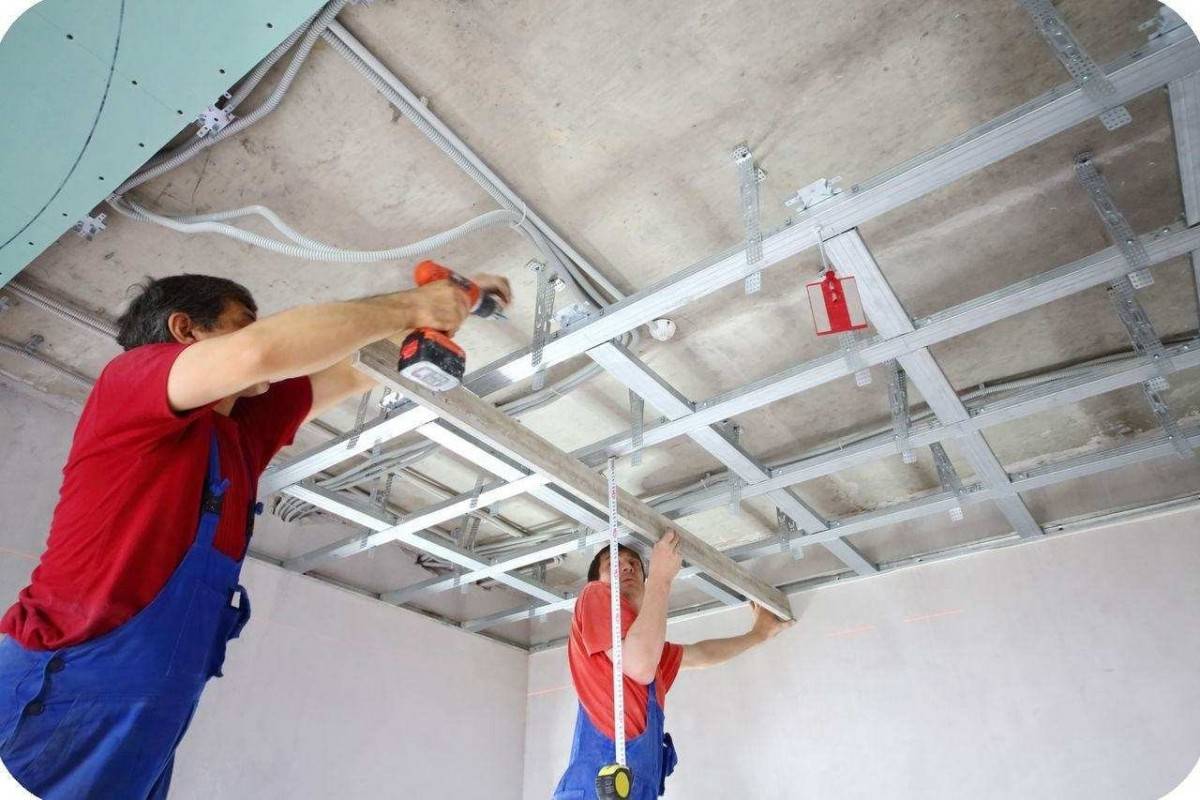

Направляющие на потолке и стенах

Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.

При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.

Правила выбора профилей при покупке

Приобретают разновидность, которая подходит для конструкции, менять изделия одной маркировки на другую не рекомендуют специалисты.

Правила осмотра продукции:

• следы ржавчины недопустимы;
• толщину проверяют штангенциркулем, она должна соответствовать норме производителя;
• профиль с заусеницами говорит о низком качестве;
• торец не должен быть изогнут и смят;
• лучше брать профили с перфорацией, где есть отверстия;
• проверяют заявленную изготовителем длину.

Лучше приобретать изделия проверенных производителей, т. к. кустарные могут отличаться по габаритам сечения, длины, толщине стенок. При нажатии не профиль он не должен гнуться, скручиваться по оси.

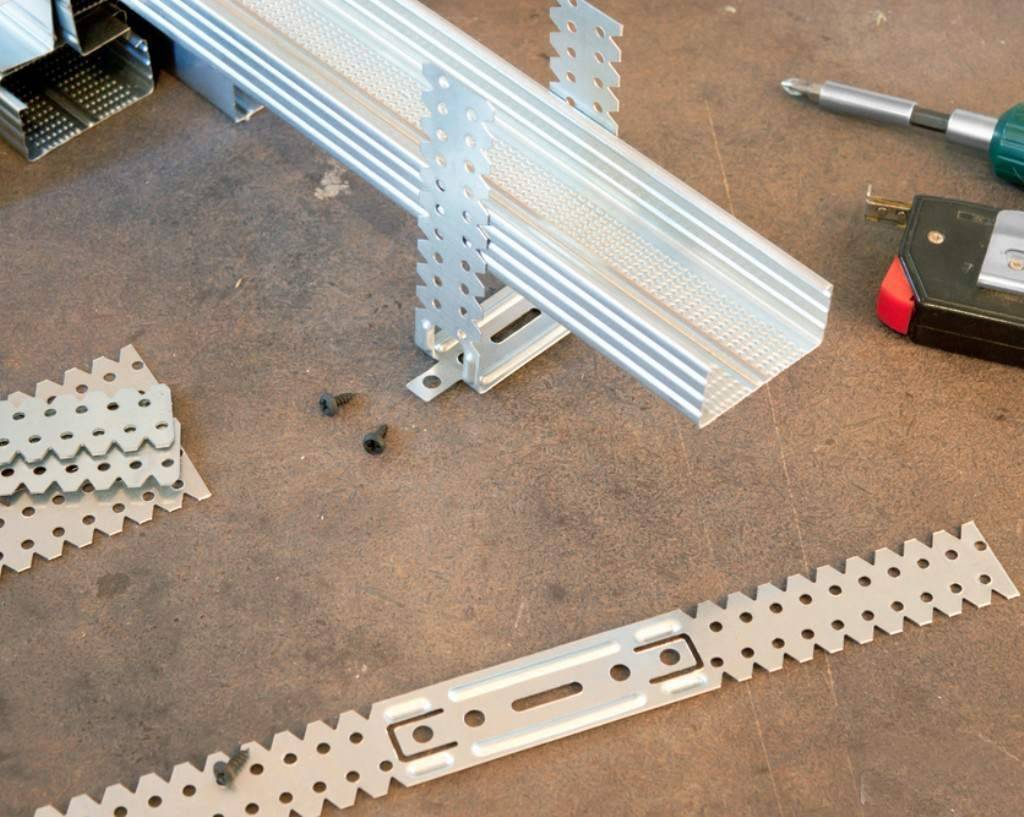

Вспомогательные крепежные элементы

Чтобы надежно скрепить обрешетку, существует множество различных вспомогательных изделий, которые применяются для установки каркаса. Одни детали ограничены в своей функциональности, из других возможно скомплектовать систему, которой будет достаточно для выполнения любого вида работ.

К основным комплектующим и фурнитуре относятся:

• двухуровневые соединители для наращивания профилей CD. При помощи таких специальных соединителей совмещают отдельные части данного профиля, чтобы придать им необходимую длину. До начала применения соединители загибают таким образом, чтобы они приняли форму скобы. Для работы используют саморезы и располагают их с каждой стороны по 2 шт;
• ударный дюбель. Этот вспомогательный элемент каркаса получил такое название из-за специфики монтажа, при которой шуруп забивается в него, а не вкручивается шуруповертом. Комплект из дюбеля и шурупа включает изделия различной длины. При монтаже гипсокартонной конструкции рекомендуется приобретать пластиковые дюбеля, которые не будут проваливаться от удара в пустоту бетонного перекрытия;
• крабы используются в качестве соединительных элементов профиля CD под углом в 90 градусов с обеих сторон;

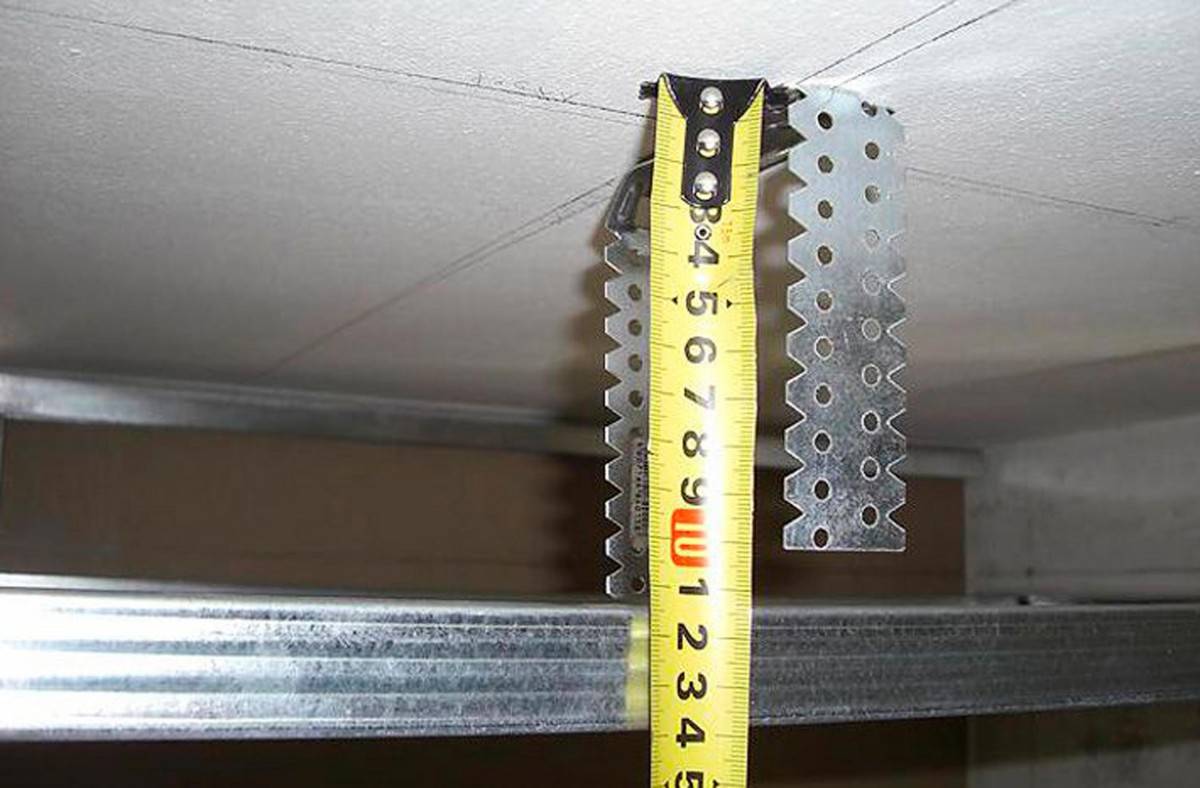

• подвес с пружиной, на который CD профиль крепится к потолочной поверхности;
• прямой подвес представлен скобой и также используется для фиксации профиля CD к потолку;
• дюбель-пустышка. Понадобится 6-мм образец с маленькой шляпкой, которая будет препятствовать проваливанию элемента в пустоты;
• анкерные или подвесы с тягой применяются для монтажа профиля к потолочному основанию, когда длина прямого подвеса недостаточна для осуществления монтажа. В данном случае подвес закрепляют к профилю, а тягу продевают через специальные отверстия в регулируемой пружине. Технические характеристики деталей позволяют выдерживать конструкции нагрузки до 30 кг.

До начала монтажных работ потребуется рассчитать не только профиль для потолка, но и количество вспомогательных крепежных элементов.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

• П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
• быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
• крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
• CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
• двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.
